۵ اشتباه رایج در کوپل کردن فیزیک‌های مختلف در کامسول «و چگونه از آنها اجتناب کنیم»

حتماً برای شما هم پیش آمده که ساعت‌ها برای تعریف یک مدل چندفیزیکی پیچیده در کامسول وقت گذاشته‌اید، اما در لحظه اجرای حل، با خطای قرمز رنگ Failed to find a solution مواجه می‌شوید. این خطاها نه تنها زمان‌بر هستند، بلکه می‌توانند کل اعتبار یک پروژه را زیر سوال ببرند، چه یک پایان‌نامه ارشد باشد چه یک پروژه صنعتی که برای آن به دنبال یک تیم حرفه‌ای برای انجام پروژه کامسول هستید.

جدول راهنمای سریع عیب‌یابی خطاهای رایج کوپلینگ

در این راهنمای جامع از سیمومک، به سراغ ۵اشتباه رایج در کوپل کردن فیزیک‌های مختلف در کامسول می‌رویم که بارها دیده‌ام بهترین مهندسین هم در آن گرفتار میشوند. این‌ها صرفاً یک لیست تئوری نیستند، بلکه درس‌هایی هستند که از دل ده‌ها پروژه واقعی بیرون کشیده‌ایم. شبیه‌سازی‌های چندفیزیکی نیازمند دقت و تنظیمات خاصی هستند. اگر در پروژه خود با چالش روبرو شدید، می‌توانید از خدمات انجام پروژه کامسول تیم ما استفاده کنید یا برای بررسی دقیق‌تر، درخواست خود را در صفحه سفارش شبیه سازی کامسول ثبت نمایید.

چرا شبیه‌سازی چندفیزیکی شما در COMSOL به همگرایی نمی‌رسد؟ (قلاب اولیه برای هر دو پرسونا)

جواب کوتاه: چون فیزیک‌های شما با هم “حرف نمی‌زنند”! وقتی دو یا چند فیزیک (مثلاً حرارت و جریان سیال) را با هم کوپل می‌کنید، در واقع دارید از نرم‌افزار می‌خواهید که یک معادله بسیار پیچیده را حل کند که در آن، خروجی یک فیزیک، ورودی فیزیک دیگر است. اگر این ارتباط در یک نقطه ضعیف یا اشتباه تعریف شده باشد، حلگر به سرعت در یک حلقه بی‌انتها از خطاها گیر می‌کند و نمودار همگرایی شما سقوط می‌کند. 📉

این مشکل فقط یک چالش نرم‌افزاری نیست، بلکه یک چالش مفهومی است. برای درک عمیق‌تر این نرم‌افزار و قابلیت‌های آن، می‌توانید به راهنمای کامل شبیه‌سازی چندفیزیکی با کامسول ما سر بزنید.

اهمیت کوپلینگ صحیح فیزیک‌ها: از دقت در یک پروژه دانشجویی تا بهینه‌سازی محصول صنعتی

شاید به عنوان یک دانشجو، هدف‌تان فقط رسیدن به یک جواب همگرا برای ارائه پایان‌نامه باشد. اما در صنعت، یک کوپلینگ اشتباه می‌تواند میلیون‌ها تومان خسارت به بار بیاورد.

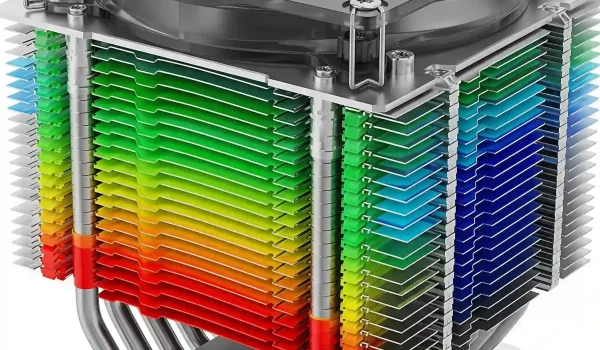

تصور کنید در حال طراحی یک هیت‌سینک (Heatsink) برای یک پردازنده قدرتمند هستید. اگر کوپلینگ بین فیزیک انتقال حرارت در جامد (Heat Transfer in Solids) و جریان سیال (Laminar Flow) را اشتباه تعریف کنید، ممکن است شبیه‌سازی شما دمای پردازنده را ۱۰ درجه سانتی‌گراد کمتر از واقعیت نشان دهد. نتیجه؟ محصولی که در دنیای واقعی داغ کرده و از کار می‌افتد. پس این موضوع فراتر از یک خطای نرم‌افزاریست؛ بحث بر سر اعتبار و کارایی یک محصول است.

اشتباه اول: مش‌بندی (Meshing) یکسان برای فیزیک‌های نامتجانس

این یکی از کلاسیک‌ترین و در عین حال پرتکرارترین اشتباهات است. خیلی از کاربران مبتدی، یک مش کلی برای کل دامنه مسئله تولید می‌کنند و انتظار دارند برای تمام فیزیک‌ها به خوبی کار کند. این مثل این است که با یک آچار فرانسه بخواهید هم پیچ ریز ساعت را باز کنید و هم مهره بزرگ چرخ ماشین را!

چرا مشی که برای تحلیل سازه عالی است، برای تحلیل سیال فاجعه‌بار است؟

فیزیک‌ها نیازهای متفاوتی دارند. در یک تحلیل سازه‌ای (Solid Mechanics)، شما به مش‌های بسیار ریز در نقاط تمرکز تنش (مثلاً گوشه‌های تیز) نیاز دارید. اما در یک تحلیل جریان سیال (CFD)، مهم‌ترین بخش، لایه مرزی (Boundary Layer) نزدیک دیواره‌هاست. شما باید در این ناحیه مش‌های لایه‌ای با پارامتر y+ کنترل‌شده داشته باشید تا گرادیان‌های شدید سرعت به درستی محاسبه شوند.

یک مش تترا وجهی (Tetrahedral) که برای تحلیل تنش در یک قطعه فلزی کاملاً ایده‌آل است، برای شبیه‌سازی جریان هوا روی همان قطعه، نتایج کاملاً غلطی تولید خواهد کرد چون لایه مرزی را به درستی تفکیک نمی‌کند.

راه‌حل عملی در کامسول: آموزش استفاده از Physics-Controlled Mesh و تنظیمات دستی برای هر فیزیک

کامسول ابزار هوشمندی به نام Physics-Controlled Mesh دارد که خودش بر اساس فیزیک‌های فعال، یک مش اولیه پیشنهاد می‌دهد. این برای شروع عالی است، اما برای کار حرفه‌ای کافی نیست.

راه‌حل بهتر، کنترل دستی مش برای هر دامنه است:

1. در بخش Mesh، یک Sequence جدید تعریف کنید.
2. برای دامنه جامد، از مش Free Tetrahedral با تنظیمات Fine یا Extra Fine استفاده کنید.
3. برای دامنه سیال، ابتدا مش Free Tetrahedral را اعمال کرده و سپس یک نود Boundary Layers اضافه کنید تا مش‌های لایه‌ای را فقط در مرزهای مورد نظر (دیواره‌ها) ایجاد کند.

این رویکرد به شما کنترل کامل می‌دهد تا منابع محاسباتی را دقیقاً جایی که نیاز است متمرکز کنید.

نکته تخصصی سیمومک: چگونه کیفیت مش در فصل مشترک (Interface) را برای انتقال دقیق داده بین فیزیک‌ها (مثلاً در یک تحلیل FSI) تضمین کنیم؟

بعد از حدود ۷ سال کار تخصصی روی شبیه‌سازی‌های صنعتی، به خصوص پروژه‌های اندرکنش سیال و سازه (FSI)، یکی از بزرگترین درس‌هایی که گرفتم این بود که حساس‌ترین نقطه یک شبیه‌سازی چندفیزیکی، فصل مشترک (Interface) بین دو فیزیک است. یک بار روی پروژه شبیه‌سازی یک سنسور MEMS کار می‌کردیم که یک دیافراگم نازک تحت فشار سیال تغییر شکل می‌داد. هفته‌ها درگیر خطاهای عجیب بودیم.

مشکل اینجا بود: مش دامنه سیال و جامد در فصل مشترکشان با هم “منطبق” (Conformal) نبودند. کامسول مجبور بود داده‌ها را بین گره‌های نامنطبق این دو مش interpolate کند و همین فرآیند باعث ایجاد خطای عددی و ناپایداری می‌شد. راه‌حل این بود که مطمئن شویم مش در دو طرف مرز، تا حد امکان از نظر اندازه و توزیع، شبیه به هم باشند. این دقیقا همان نقطه‌ای است که تئوری به عمل تبدیل می‌شود، چیزی که در مقاله چگونگی مدل‌سازی یک مسئله واقعی در کامسول به آن پرداخته‌ایم.

اشتباه دوم: انتخاب استراتژی حل (Solver) ناکارآمد

فقط چون دکمه Compute کار می‌کند، به این معنی نیست که از بهترین روش استفاده می‌کنید. کامسول به طور خودکار یک استراتژی حل پیشنهاد می‌دهد، اما برای مسائل پیچیده و به شدت غیرخطی (Strongly-coupled)، این انتخاب پیش‌فرض معمولاً بهینه نیست و می‌تواند زمان حل شما را از چند ساعت به چند روز افزایش دهد. برای صرفه‌جویی در زمان و اطمینان از صحت کوپلینگ فیزیک‌ها، تیم تخصصی ما آماده سفارش شبیه سازی کامسول و ارائه مشاوره است. همین حالا برای انجام پروژه کامسول خود با ما تماس بگیرید.

تفاوت کلیدی حلگر تفکیکی (Segregated) و کاملاً کوپل شده (Fully Coupled) در عمل

درک تفاوت این دو حلگر، کلید مدیریت پروژه‌های بزرگ است. به جای توضیحات طولانی، بیایید این دو را در یک جدول ساده مقایسه کنیم:

انتخاب حلگر درست، یک هنر است. گاهی یک مسئله پیچیده را می‌توان با یک حلگر تفکیکی هوشمندانه و تنظیمات دستی به جواب رساند. برای اطلاعات بیشتر در این زمینه، حتما مقاله ما در مورد راهنمای انتخاب حلگر مناسب در کامسول را مطالعه کنید که به شما کمک میکند انتخاب مناسیب تری داشته باشید.

تجربه سیمومک در پروژه‌ها: چه زمانی استفاده از حلگر Fully Coupled هزینه محاسباتی شما را منفجر می‌کند و چه زمانی ضروری است؟

یادم میاد روی یک پروژه بهینه‌سازی فرآیند جوشکاری لیزری کار می‌کردیم. مسئله شامل انتقال حرارت، تغییر فاز ماده (ذوب و انجماد) و تنش‌های حرارتی بود؛ یک مثال کلاسیک از یک مسئله Strongly-coupled. در ابتدا به صورت پیش‌فرض با حلگر تفکیکی (Segregated) شروع کردیم. شبیه‌سازی بعد از چند گام زمانی کوچک، بلافاصله واگرا (Diverge) می‌شد. دلیلش این بود که تغییرات دما آنقدر سریع بود که حلگر نمی‌توانست تاثیر آن را به درستی به فیزیک تنش منتقل کند.

اینجا بود که به سراغ حلگر کاملاً کوپل شده (Fully Coupled) رفتیم. این کار حافظه RAM مورد نیاز را از حدود 16 گیگابایت به نزدیک 60 گیگابایت افزایش داد! 💻 اما در عوض، مسئله به پایداری رسید و همگرا شد. درس بزرگ این پروژه این بود: حلگر Fully Coupled یک ابزار گران‌قیمت ولی گاهی تنها راه‌حل ممکن است. برای پروژه‌های صنعتی که دقت حرف اول را می‌زند، این هزینه محاسباتی کاملاً توجیه‌پذیر است.

تکنیک حرفه‌ای: تنظیم دستی گام‌های حلگر (Solver Steps) برای کنترل همگرایی در مسائل پیچیده حرارتی-شیمیایی

گاهی حتی بهترین حلگر هم به تنهایی کافی نیست. در شبیه‌سازی‌های واکنش‌های شیمیایی که به شدت به دما وابسته هستند، می‌توانید حلگر را “آموزش” دهید.

به جای اینکه همه فیزیک‌ها را همزمان فعال کنید، می‌توانید از چند گام حل (Study Steps) استفاده کنید:

1. گام اول: فقط فیزیک جریان سیال (Fluid Flow) را حل کنید تا میدان سرعت اولیه به دست آید.
2. گام دوم: نتایج گام اول را به عنوان مقدار اولیه استفاده کرده و فیزیک انتقال حرارت (Heat Transfer) را اضافه کنید و این دو را با هم حل کنید.
3. گام سوم: در نهایت، فیزیک واکنش شیمیایی (Chemical Reaction) را فعال کنید و هر سه فیزیک را با هم کوپل کنید.

این روش “گرم کردن” (warming up) مسئله، به حلگر کمک می‌کند تا از یک نقطه شروع بهتر و پایدارتر به سمت جواب نهایی حرکت کند و از واگرایی‌های ناگهانی جلوگیری می‌کند.

جدول انتخاب استراتژی حل: Segregated در مقابلFully Coupled

اشتباه سوم: تعریف نادرست کوپلینگ‌ها و شرایط مرزی در فصل مشترک

اینجا جایی است که جزئیات فنی اهمیت پیدا می‌کنند. کامسول بسیاری از کوپلینگ‌ها را به صورت خودکار شناسایی می‌کند (مثلاً Temperature Coupling یا Wall)، اما همیشه نمی‌توان به این قابلیت اتوماتیک اعتماد کرد، به خصوص در هندسه‌های پیچیده.

خطای رایج: تفاوت بین کوپلینگ اتوماتیک کامسول و تعریف دستی یک جفت (Pair) در چیست؟

کوپلینگ اتوماتیک بر اساس مرزهای مشترک فیزیکی کار می‌کند. اما وقتی هندسه شما دارای شکاف‌های ریز (tiny gaps) یا همپوشانی‌های ناخواسته باشد، این قابلیت دچار خطا میشود.

راه‌حل حرفه‌ای‌تر استفاده از Pairs در بخش Definitions است. با تعریف یک جفت (مثلاً یک Identity Pair)، شما به صورت صریح به کامسول می‌گویید: “این سطح از دامنه A دقیقاً با آن سطح از دامنه B در ارتباط است”. این کار کنترل کامل را به شما می‌دهد و از بروز خطاهای ناشی از تشخیص نادرست مرزها جلوگیری می‌کند. این یکی از کلیدی ترین نکات در کوپلینگ فیزیک‌های مختلف در کامسول است.

مثال کاربردی: تحلیل اندرکنش سیال و سازه (FSI) و اشتباهات متداول در تعریف مرز متحرک

در یک تحلیل FSI، مرزی که بین سیال و سازه قرار دارد، هم باید بار ناشی از فشار سیال را به سازه منتقل کند (از دید سیال) و هم باید تغییر شکل سازه را به دامنه سیال اعمال کند (از دید سازه). یک اشتباه رایج این است که یکی از این دو کوپلینگ به درستی تعریف نمی‌شود. مثلاً فراموش می‌کنید که مش سیال باید در این مرز قابلیت تغییر شکل داشته باشد (با استفاده از Deforming Domain). نتیجه؟ سازه تغییر شکل می‌دهد، اما دامنه سیال ثابت باقی می‌ماند و شبیه‌سازی با خطای Inverted mesh element متوقف می‌شود.

اشتباه چهارم: غفلت از وابستگی خواص مواد (Material Properties) به متغیرهای دیگر

در بسیاری از شبیه‌سازی‌های ساده، فرض می‌کنیم خواص مواد (مثل چگالی، ویسکوزیته، رسانندگی حرارتی) ثابت هستند. اما در دنیای واقعی، این‌طور نیست. ویسکوزیته یک روغن با افزایش دما به شدت کاهش می‌یابد. مدول یانگ یک پلیمر با تغییر دما عوض می‌شود.

چگونه خواص مواد وابسته به دما یا تنش را به درستی در COMSOL تعریف کنیم تا نتایج واقعی‌تری بگیریم؟

غفلت از این وابستگی‌ها، نتایج شما را از واقعیت دور می‌کند. خوشبختانه تعریف این وابستگی در کامسول بسیار ساده است. به جای وارد کردن یک عدد ثابت برای یک خاصیت (مثلاً ویسکوزیته)، می‌توانید یک تابع (Function) یا یک عبارت بنویسید.

برای مثال، برای تعریف ویسکوزیته روغن که به دما (T) وابسته است، در فیلد Dynamic viscosity می‌توانید بنویسید: mu_ref * exp(-alpha * (T – T_ref))

این کار کوچک، تفاوت بین یک شبیه‌سازی آکادمیک و یک مدل‌سازی معتبر صنعتی را رقم می‌زند.

اشتباه پنجم: قیود (Constraints) ناکافی و ایجاد خطای ماتریس منفرد (Singular Matrix)

خطای Singular Matrix یکی از ترسناک‌ترین خطاها در کامسول است، چون دلیل آن همیشه واضح نیست. این خطا معمولاً به این معنی است که مدل شما از نظر فیزیکی پایدار نیست و می‌تواند بدون هیچ مقاومتی حرکت یا دوران کند (Rigid Body Motion).

چرا در تحلیل‌های حرارتی-سازه‌ای (Thermal-Structural) با این خطا مواجه می‌شویم و چگونه با اعمال قیود صحیح آن را رفع کنیم؟

تصور کنید یک تیر فلزی را فقط حرارت می‌دهید و هیچ تکیه‌گاهی برای آن تعریف نکرده‌اید. تیر منبسط می‌شود، اما چون در فضا معلق است، معادله مکانیکی آن بی‌نهایت جواب دارد. حلگر نمی‌داند آن را کجا قرار دهد و با خطای ماتریس منفرد مواجه می‌شود.

راه‌حل این است که همیشه قیود کافی برای جلوگیری از حرکت جسم صلب اعمال کنید. حتی اگر مسئله شما صرفاً حرارتی به نظر می‌رسد، کافی است یک نقطه از مدل را با قید Fixed Constraint ثابت کنید یا از قیود ضعیف Spring Foundation استفاده کنید تا مدل از نظر ریاضیاتی پایدار شود.

فراتر از خطاها: چک‌لیست نهایی سیمومک برای یک شبیه‌سازی چندفیزیکی موفق در کامسول

قبل از فشردن دکمه Compute، این چک‌لیست سریع را مرور کنید:

• مش‌بندی: آیا برای هر فیزیک مش مناسبی تعریف کرده‌ام؟ کیفیت مش در فصل مشترک چگونه است؟
• خواص مواد: آیا تمام وابستگی‌های مهم (به دما، فشار و…) را تعریف کرده‌ام؟
• کوپلینگ‌ها: آیا تمام کوپلینگ‌های لازم به صورت صریح (با Pairs) یا خودکار تعریف شده‌اند؟
• قیود: آیا مدل از نظر مکانیکی پایدار است و قیود کافی برای جلوگیری از حرکت آزاد دارد؟
• حلگر: آیا استراتژی حل (Segregated یا Coupled) با ماهیت فیزیکی مسئله من همخوانی دارد؟

نیاز به تحلیل دقیق و سریع دارید؟ خدمات انجام پروژه با کامسول توسط سیمومک (CTA نهایی)

رفع این خطاها و پیاده‌سازی صحیح مدل‌های چندفیزیکی نیازمند تجربه و درک عمیق از فیزیک مسئله و نرم‌افزار است. اگر در پروژه خود با چالش‌های پیچیده مواجه هستید و به دنبال نتایج دقیق و قابل اعتماد در کوتاه‌ترین زمان ممکن می‌گردید، تیم سیمومک آماده است تا تخصص خود را در اختیار شما قرار دهد. ما در این زمینه‌ها به شما کمک می‌کنیم:

• شبیه‌سازی‌های اندرکنش سیال و سازه (FSI)
• تحلیل‌های حرارتی-مکانیکی (Thermo-Mechanical)
• شبیه‌سازی سیستم‌های میکروفلوئیدیک و MEMS
• تحلیل‌های الکترومغناطیسی-حرارتی (Electromagnetic-Thermal)
• و بهینه‌سازی فرآیندهای صنعتی با استفاده از شبیه‌سازی

با برون‌سپاری پروژه‌های خود به ما، می‌توانید با اطمینان روی نتایج حساب کرده و از اشتباهات رایج کوپلینگ در کامسول که باعث اتلاف وقت و هزینه میشوند، اجتناب کنید. تخصص ما حل مسائل پیچیده در محیط COMSOL است. برای مشاوره رایگان و سفارش شبیه سازی کامسول یا برون‌سپاری کامل فرآیند انجام پروژه کامسول، در کنار شما هستیم.

سوالات متداول به همراه پاسخ

1. منظور از کوپلینگ چندفیزیکی (Multiphysics Coupling) دقیقاً چیست؟
   به زبان ساده، زمانی است که دو یا چند پدیده فیزیکی مختلف بر یکدیگر تأثیر می‌گذارند. مثلاً جریان الکتریسیته در یک سیم باعث ایجاد حرارت می‌شود (کوپلینگ الکترو-حرارتی) و این حرارت باعث انبساط و تنش در سیم می‌شود (کوپلینگ حرارتی-سازه‌ای). کامسول این امکان را می‌دهد که این تأثیرات متقابل را شبیه‌سازی کنید.
2. آیا می‌توان بیشتر از دو فیزیک را با هم کوپل کرد؟
   بله، قطعاً. قدرت اصلی کامسول در همین است. برای مثال در شبیه‌سازی یک پمپ پیزوالکتریک، شما می‌توانید فیزیک‌های الکترواستاتیک، مکانیک سازه (برای تغییر شکل) و جریان سیال را به صورت همزمان با هم کوپل کنید.
3. تفاوت بین کوپلینگ قوی (Strong) و ضعیف (Weak) چیست؟
   در کوپلینگ ضعیف، تأثیر فیزیک اول بر دوم زیاد است، اما تأثیر بازگشتی فیزیک دوم بر اول ناچیز است و می‌توان از آن صرف نظر کرد. اما در کوپلینگ قوی، فیزیک‌ها به شدت بر هم تأثیر متقابل دارند و باید به صورت همزمان حل شوند (مثل FSI).
4. حلگر (Solver) من بسیار کند عمل می‌کند، حتی اگر مسئله همگرا شود. مشکل چیست؟
   این مشکل معمولاً به دو دلیل است: یا مش شما بیش از حد ریز و غیرضروری است، یا از حلگر نامناسبی استفاده می‌کنید. مثلاً استفاده از حلگر Fully Coupled برای یک مسئله با کوپلینگ ضعیف، منابع محاسباتی را هدر می‌دهد.
5. خطای Inverted mesh element هنگام استفاده از مرز متحرک (Deforming Domain) به چه معناست؟
   این خطا یعنی تغییر شکل دامنه شما آنقدر زیاد یا ناگهانی بوده که المان‌های مش روی هم افتاده یا وارونه شده‌اند. برای حل آن، کیفیت مش را بهتر کنید، از گام‌های زمانی کوچک‌تر استفاده کنید یا تنظیمات Mesh smoothing type را تغییر دهید.
6. آیا همیشه باید از Pairs برای تعریف فصل مشترک استفاده کنم؟
   نه همیشه. برای هندسه‌های ساده و تمیز، کوپلینگ اتوماتیک کامسول به خوبی کار می‌کند. اما به عنوان یک عادت حرفه‌ای، در مسائل مهم و پیچیده، استفاده از Pairs کنترل و اطمینان بیشتری به شما می‌دهد.
7. چگونه می‌توانم خواص مواد وابسته به دما را پیدا کنم که معتبر باشند؟
   بهترین منابع، هندبوک‌های مهندسی معتبر (مثل CRC Handbook)، مقالات علمی و دیتاشیت‌های ارائه شده توسط سازندگان مواد هستند. هرگز از اعداد حدسی یا منابع نامعتبر اینترنتی استفاده نکنید.
8. آیا می‌توانم نتایج یک شبیه‌سازی را به عنوان ورودی برای یک شبیه‌سازی دیگر استفاده کنم؟
   بله. این یک تکنیک بسیار قدرتمند است. می‌توانید نتایج یک شبیه‌سازی پایدار (Stationary) را ذخیره کرده و از آن به عنوان شرایط اولیه (Initial Conditions) برای یک شبیه‌سازی گذرا (Time-Dependent) استفاده کنید.
9. برای تحلیل حرارتی-سازه ای، کدام قید (Constraint) برای جلوگیری از خطای Singular Matrix بهتر است؟
   اگر مدل شما باید آزادانه منبسط شود، استفاده از قیدهای ضعیف (Spring Foundation) با سختی کم، بهترین راه است. این قیود مدل را از نظر ریاضیاتی پایدار می‌کنند بدون اینکه تأثیر فیزیکی قابل توجهی بر نتایج بگذارند.
10. شبیه‌سازی من بسیار پیچیده است و با هیچکدام از این روش‌ها به جواب نمی‌رسم. قدم بعدی چیست؟
    گاهی اوقات پیچیدگی مسئله یا محدودیت منابع سخت‌افزاری به حدی است که نیاز به تخصص و تجربه بیشتری دارد. در این مرحله، ساده‌سازی مدل، بررسی مجدد فرضیات فیزیکی یا کمک گرفتن از یک تیم متخصص مانند سیمومک، می‌تواند بهترین راهکار باشد.
