راهنمای جامع شبیه‌سازی دینامیک سیالات محاسباتی (CFD): از تئوری تا کاربرد صنعتی

۱. چرا یک خطای کوچک در پیش‌پردازش می‌تواند کل نتایج شبیه‌سازی CFD شما را بی‌اعتبار سازد؟

باور کنید، هیچ چیز به اندازه دیدن نتایجی که بعد از ۱۰۰ ساعت پردازش کامپیوتر به دست آمده و فهمیدن اینکه به خاطر یک خطای کوچک در آماده‌سازی اولیه، کاملاً بی‌ارزش هستند، ناامیدکننده نیست. در طول این ۷ سال تجربه، بارها دیده‌ام که تیم‌های مهندسی هفته‌ها روی یک شبیه‌سازی وقت می‌گذارند، اما چون یک لبه تیز کوچک (Sharp Edge) روی هندسه را تمیز نکرده‌اند یا یک پارامتر ساده را اشتباه وارد کرده‌اند، ضریب درگ محاسبه‌شده برای یک خودرو تا ۱۵٪ با واقعیت اختلاف پیدا می‌کند. این یعنی فاجعه. گاهی زمان کافی برای یادگیری تمام جزئیات نرم‌افزاری وجود ندارد. در این شرایط، تیم ما آماده انجام پروژه CFD با بالاترین دقت برای صنایع و همچنین انجام پروژه دانشجویی CFD برای کمک به پیشبرد اهداف تحصیلی شماست.

این مقاله یک نقشه راه عملی برای اجرای یک شبیه‌سازی CFD موفق است. ما نمی‌خواهیم فقط تئوری بگوییم؛ می‌خواهیم از اشتباهاتی حرف بزنیم که خودمان در پروژه‌های واقعی با آن‌ها دست و پنجه نرم کرده‌ایم. پس اگر می‌خواهید از این اشتباهات پرهزینه دوری کنید، با ما همراه باشید.

جدول راهنمای عیب‌یابی سریع در شبیه‌سازیCFD

۲. CFD در کنار FEA و DEM چه جایگاهی در جعبه‌ابزار یک مهندس طراح دارد؟

خیلی از مهندس‌های جوان این سه تا رو با هم قاطی می‌کنن. بیایید این مسله رو یکبار برای همیشه روشن کنیم. این سه روش مثل سه تا آچار مختلف توی جعبه ابزار شما هستن؛ هر کدوم برای یک کار خاص ساخته شده. شما با آچار فرانسه پیچ گوشتی باز نمی‌کنید، درسته؟

• CFD (Computational Fluid Dynamics): تمرکزش روی هر چیزیه که حرکت می‌کنه و “شاره” است. از جریان هوا روی بال هواپیما گرفته تا جریان خون در رگ‌ها یا خنک‌کاری یک قطعه الکترونیکی با فن.
• FEA (Finite Element Analysis): این یکی مخصوص جامداته. وقتی می‌خواهید تنش روی یک پل، تغییر شکل یک قطعه زیر بار یا ارتعاشات یک سازه رو تحلیل کنید، میرید سراغ FEA.
• DEM (Discrete Element Method): این روش برای تحلیل توده‌هایی از ذرات مجزا مثل قرص در صنعت دارو، سنگ‌ریزه در میکسر بتن یا جریان غلات در سیلو استفاده میشه.

اگه هنوز دقیقاً نمی‌دونید کی باید سراغ کدوم یکی برید، یه مطلب کامل در مورد مقایسه کامل CFD و FEA و DEM داریم که کارتون رو راحت می‌کنه.

۳. چرا درک شهودی معادلات ناویر-استوکس، حتی بدون حل دستی آن‌ها، برای هر مهندس CFD ضروری است؟

نترسید! 🤯 قرار نیست شما رو مجبور به حل انتگرال‌های پیچیده کنیم. هیچکس این معادلات رو با دست حل نمی‌کنه، نرم‌افزارها برای همین ساخته شدن. اما نکته اینجاست: اگر درک نکنید این معادلات دارند چی میگن، مثل اینه که بخواهید با یک ماشین رانندگی کنید ولی ندونید پدال گاز و ترمز چی کار می‌کنن.

درک ناویر-استوکس به شما یک “دید فیزیکی” میده. وقتی شبیه‌سازی شما واگرا میشه، می‌فهمید که احتمالاً کدام بخش از فیزیک مسئله رو نادیده گرفتید. وقتی نتایج عجیب و غریب می‌گیرید، می‌تونید حدس بزنید که آیا مشکل از مدل توربولانسی شماست یا شرایط مرزی که تعریف کردید با بقای جرم و مومنتوم در تضاده. ما این معادلات رو به زبون خیلی ساده و خودمونی توی مقاله قلب تپنده CFD یعنی معادلات ناویر-استوکس باز کردیم.

۴. اولین و مهم‌ترین سوال قبل از شروع: آیا با یک جریان آرام (Laminar) روبرو هستید یا یک جریان آشفته (Turbulent)؟

این سوال ساده، سرنوشت کل پروژه شما رو تعیین می‌کنه. جواب شما به این سوال مشخص می‌کنه که باید چه مدل فیزیکی انتخاب کنید، چقدر مش شما باید ریز باشه (مخصوصاً نزدیک دیواره‌ها) و چقدر زمان برای حل نیاز دارید. اشتباه در تشخیص این دو، مثل اینه که برای پیش‌بینی هوای یک طوفان سهمگین، از مدل‌های پیش‌بینی یک نسیم ملایم استفاده کنید!

به زبان ساده، جریان آب آهسته از شیر آب، آرام (Laminar) و منظم است. اما وقتی شیر رو تا آخر باز می‌کنید، جریان بی‌نظم و آشفته (Turbulent) میشه. بیشتر جریان‌های صنعتی، از جریان هوا دور خودرو گرفته تا جریان داخل یک توربین، آشفته هستن. تشخیص این دو تا از هم و انتخاب مدل مناسب، خودش یه داستانه که کامل توی مطلب جریان آرام در مقابل آشفته و نحوه تشخیص آن‌ها توضیح دادیم.

۵. قبل از اجرای مدل، هدف اصلی شما چیست؟ (کاهش درگ، افزایش انتقال حرارت یا …)

شبیه‌سازی بدون هدف مشخص، فقط سوزاندن ساعت‌های پردازشی کامپیوتر و هدر دادن وقت و پوله. قبل از اینکه حتی نرم‌افزار رو باز کنید، از خودتون بپرسید: “دقیقاً دنبال چه عددی هستم؟”

• آیا می‌خواهید ضریب درگ یک خودرو را ۲٪ کاهش دهید؟
• آیا هدف پیدا کردن نقطه داغ (Hotspot) روی یک برد الکترونیکی و کاهش دمای آن به زیر ۸۰ درجه سانتی‌گراد است؟
• آیا به دنبال محاسبه افت فشار در یک سیستم لوله‌کشی هستید؟

داشتن یک هدف کمی و مشخص، به شما کمک می‌کنه که بفهمید کدام خروجی‌ها رو باید مانیتور کنید، چقدر باید روی دقت مش در نواحی خاص حساس باشید و در نهایت، کی می‌تونید بگید “این شبیه‌سازی به جواب قابل قبول رسیده است”.

۶. آیا کامپیوتر شما برای شبیه‌سازی‌های سنگین CFD آماده است؟ (راهنمای انتخاب CPU، رم و کارت گرافیک)

هیچی بدتر از این نیست که یک شبیه‌سازی سنگین رو برای حل بفرستی و بعد از دو روز کار، سیستم با خطای کمبود حافظه (Out of Memory) متوقف بشه. انتخاب سخت‌افزار مناسب فقط برای سرعت بالاتر نیست؛ برای “انجام‌پذیر بودن” پروژه است. هواستون باشه، برای CFD، تعداد هسته‌های CPU (برای پردازش موازی) و مقدار حافظه RAM (برای نگهداری اطلاعات مش‌های بزرگ) پادشاهی می‌کنن.

یک CPU با هسته‌های زیاد می‌تونه یک مسئله بزرگ رو به تکه‌های کوچکتر تقسیم کنه و همزمان حلشون کنه. رم بالا هم اجازه میده که مدل‌های با چند ده میلیون سلول مِش رو بدون مشکل بارگذاری کنید. برای اینکه پولتون رو برای خرید قطعاتی که تاثیر کمی دارن دور نریزید، یه راهنمای کامل برای انتخاب سخت‌افزار CFD آماده کردیم که دقیقاً میگه روی چی باید تمرکز کنید.

۷. کدام نرم‌افزار CFD برای پروژه شما بهترین انتخاب است: فلوئنت، کامسول یا ابزارهای متن‌باز مانند اوپن‌فوم؟

این سوالی‌ست که همیشه از ما پرسیده می‌شه و جوابش اینه: “بستگی داره!”. هیچ نرم‌افزار “برتر” مطلقی وجود نداره. یکی برای توربوماشین‌ها عالیه، دیگری برای شبیه‌سازی‌های چندفیزیکی، و یکی دیگه به خاطر رایگان بودن و انعطاف‌پذیری بالا محبوبه.

برای اینکه یه تصویر کلی بهتون بدم، جدول زیر رو ببینید. این خلاصه‌ی چیزیه که تو این سال‌ها از کار کردن با این نرم‌افزارها در پروژه‌های مختلف صنعتی و آکادمیک فهمیدم. 👇

این جدول یه شروع خوبه، ولی هرکدوم از این نرم‌افزارها دنیای خودشون رو دارن. می‌تونید توی مقاله‌ی مقایسه جامع نرم‌افزارهای شبیه‌سازی جزئیات بیشتری بخونید یا اگر انتخابتون رو کردید، مستقیم برید سراغ راهنمای تخصصی مثل آموزش انسیس فلوئنت، راهنمای شبیه‌سازی چندفیزیکی با کامسول، راهنمای پیشرفته STAR-CCM+ یا راهنمای کامل اپن‌فوم که در سایت داریم.

۸. چرا یک هندسه (Geometry) تمیز و بدون ایراد، اولین شرط لازم برای تولید یک مش باکیفیت است؟

بذارید راحت بگم، نرم‌افزارهای مش‌زنی مثل یک کارگر ساختمانی دقیق اما بی‌فکر عمل می‌کنند. اگر شما یک نقشه ساختمانی کثیف و پر از ایراد (مثل لبه‌های اضافی، سطوح روی هم افتاده یا گپ‌های کوچک) به او بدهید، نتیجه کارش یک فاجعه خواهد بود. هندسه کثیف مستقیماً الگوریتم‌های تولید مش را به هم می‌ریزد و باعث تولید سلول‌های کشیده، بدشکل و بی‌کیفیت می‌شود.

تجربه به من ثابت کرده که بیشتر خطاهای “Floating Point Exception” که وسط حل ظاهر می‌شوند، ریشه‌شان در همین مرحله است. یک سطح کوچک که در نرم‌افزار CAD فراموش کرده‌اید حذف کنید، می‌تواند در فرایند مش‌زنی به صدها سلول با کیفیت صفر تبدیل شود و کل شبیه‌سازی را از کار بیندازد. پس قبل از اینکه حتی به مش زدن فکر کنید، ساعت‌ها برای تمیزکاری و ساده‌سازی هندسه وقت بگذارید. این یک سرمایه‌گذاری است، نه اتلاف وقت.

۹. چرا متخصصان، مش‌بندی (Meshing) را قلب یک تحلیل CFD دقیق می‌دانند؟

چون مش، دقیقاً همان جایی است که فیزیک پیوسته دنیای واقعی به یک مسئله گسسته و قابل حل برای کامپیوتر تبدیل می‌شود. معادلات ناویر-استوکس روی یک دامنه بی‌نهایت از نقاط تعریف شده‌اند، اما کامپیوتر فقط می‌تواند این معادلات را روی تعداد محدودی نقطه (گره‌های مش) حل کند. اگر این نقاط به درستی و با چگالی مناسب در مکان‌های درست قرار نگیرند، کامپیوتر شما در حال حل کردن یک مسئله کاملاً متفاوت با مسئله واقعی خواهد بود. 💔

یک مش ضعیف، حتی با بهترین مدل‌های فیزیکی و قوی‌ترین کامپیوترها، نتایج اشتباه تولید می‌کند. این همان اصل معروف “آشغال ورودی، آشغال خروجی” است. به همین دلیل است که حدود ۷۰ تا ۸۰ درصد از زمان یک مهندس CFD در یک پروژه واقعی، صرف آماده‌سازی هندسه و تولید یک مش باکیفیت می‌شود. برای اینکه عمق این موضوع را بهتر درک کنید، پیشنهاد می‌کنم حتما نگاهی به مقاله چرا مش‌بندی قلب تپنده CFD است؟ بیندازید.

۱۰. چگونه کیفیت مش خود را با معیارهایی مانند Skewness و Orthogonal Quality ارزیابی کنیم؟

بعد از تولید مش، نباید کورکورانه به آن اعتماد کنید. باید مثل یک کارآگاه، کیفیت آن را بررسی کنید. خوشبختانه ابزارهای استانداردی برای این کار وجود دارد. دو تا از مهم‌ترین‌ها این‌ها هستند:

• Skewness (چولگی): این معیار نشان می‌دهد که یک سلول چقدر از شکل ایده‌آل خود (مثلاً یک مثلث متساوی‌الاضلاع یا یک مربع کامل) فاصله گرفته است. مقدار آن بین ۰ (عالی) تا ۱ (بسیار بد) است. یک قانون سرانگشتی خوب این است که تلاش کنید حداکثر Skewness در کل مش شما زیر ۰.۸۵ یا ۰.۹ باقی بماند. سلول‌های با چولگی بالا می‌توانند باعث ناپایداری و خطای عددی در حل شوند.
• Orthogonal Quality (کیفیت تعامد): این پارامتر نشان می‌دهد که بردارهای مرکز سلول‌ها چقدر به صفحات مشترکشان عمود هستند. مقدار آن هم بین ۰ (بسیار بد) تا ۱ (عالی) است. برای یک مش خوب، باید حداقل این معیار بالای ۰.۱ باشد. کیفیت تعامد پایین، مخصوصاً در مش‌های نزدیک دیواره، دقت محاسبات گرادیان‌ها را به شدت کاهش می‌دهد.

۱۱. لایه مرزی (Boundary Layer) چیست و چرا مش‌بندی نامناسب در این ناحیه نتایج شما را کاملاً قلط می‌کند؟

لایه مرزی آن ناحیه نازک از سیال است که به یک سطح جامد (مثل بدنه خودرو یا دیواره لوله) چسبیده. تقریباً تمام پدیده‌های مهم مهندسی مثل نیروی درگ (پسا)، نیروی لیفت (برآ) و انتقال حرارت در همین لایه نازک اتفاق می‌افتند. اگر مش شما در این ناحیه به اندازه کافی ریز و باکیفیت نباشد، شبیه‌سازی شما این پدیده‌های کلیدی را “نمی‌بیند” و نتایجش کاملاً بی‌ارزش خواهد بود.

فکر کنید می‌خواهید از یک منظره با جزئیات زیاد عکاسی کنید، اما لنز دوربین شما روی مهم‌ترین بخش منظره فوکوس نیست و آن را تار نشان می‌دهد. مش‌بندی ضعیف در لایه مرزی دقیقاً همین کار را با شبیه‌سازی شما می‌کند. برای همین است که از مش‌های لایه‌ای (Inflation/Prism layers) در این نواحی استفاده می‌کنیم تا مطمئن شویم تمام گرادیان‌های شدید سرعت و دما به درستی محاسبه می‌شوند. اگر می‌خواهید بدانید چرا این ناحیه انقدر حیاتی است، حتماً مطلب اهمیت حیاتی لایه مرزی در CFD را مطالعه کنید.

۱۲. چطور می‌توان با مطالعه استقلال از شبکه مش، از صحت و عدم وابستگی نتایج به مش اطمینان حاصل کرد؟

این سوال طلایی هر پروژه CFD است: “مشی که تولید کردم به اندازه کافی خوب هست؟”. جواب این سوال را با “مطالعه استقلال از شبکه” (Grid Independence Study) پیدا می‌کنیم. این یک روش استاندارد و حرفه‌ای برای اعتبارسنجی مش است و انجام ندادن آن در کارهای آکادمیک یا صنعتی جدی، یک نقطه ضعف بزرگ محسوب می‌شود.

روند کار ساده است:

1. شبیه‌سازی را با یک مش نسبتاً درشت (مثلاً ۱ میلیون سلول) اجرا کرده و یک پارامتر کلیدی (مثلاً ضریب درگ) را یادداشت می‌کنید.
2. یک مش جدید با تعداد سلول‌های بیشتر (مثلاً ۲ میلیون سلول) تولید کرده و شبیه‌سازی را تکرار می‌کنید. دوباره همان پارامتر را یادداشت می‌کنید.
3. این فرآیند را با یک مش باز هم ریزتر (مثلاً ۴ میلیون سلول) ادامه می‌دهید.
4. وقتی می‌بینید که با افزایش تعداد سلول‌ها، دیگر تغییر قابل توجهی در پارامتر خروجی شما ایجاد نمی‌شود (مثلاً اختلاف کمتر از ۱٪)، یعنی به “استقلال از شبکه” رسیده‌اید. حالا می‌توانید با اطمینان بگویید نتایج شما به مش وابسته نیست. 🎯
   این فرآیند به طور کامل در مقاله چگونه یک مطالعه استقلال از مش انجام دهیم؟ شرح داده شده است.

۱۳. چگونه مدل توربولانسی مناسب (از k-ε تا LES) را بر اساس فیزیک مسئله و بودجه محاسباتی انتخاب کنیم؟

انتخاب مدل توربولانسی یکی از هنرهای شبیه‌سازی CFD است و یک انتخاب اشتباه می‌تواند نتایج شما را به شدت تحت تاثیر قرار دهد. هیچ مدل “بهترینی” وجود ندارد؛ بلکه یک “معامله” (Trade-off) دائمی بین دقت و هزینه محاسباتی برقرار است.

• مدل‌های RANS (مثل k-ε و k-ω SST): این‌ها اسب‌های کاری صنعت هستند. سریع، پایدار و برای اکثر مسائل مهندسی که به یک جواب میانگین و کلی نیاز داریم (مثل ضریب درگ کلی یک خودرو)، دقت قابل قبولی ارائه می‌دهند. اما جزئیات دقیق گردابه‌ها و نوسانات جریان را نادیده می‌گیرند.
• مدل‌های LES و DES: این مدل‌ها بسیار دقیق‌تر هستند و ساختارهای بزرگ آشفتگی جریان را مستقیماً شبیه‌سازی می‌کنند. برای مسائلی مثل آکوستیک (تولید صدا توسط جریان) یا احتراق‌های پیچیده که نوسانات جریان اهمیت دارد، ضروری هستند. اما هزینه محاسباتی آن‌ها به شدت بالاتر است (گاهی تا ۱۰۰ برابر بیشتر از RANS).

انتخاب درست بین این‌ها نیازمند درک عمیق فیزیک مسئله است. ما یک راهنمای ساده و کاربردی برای انتخاب بین مدل‌های توربولانسی مختلف داریم که به شما در این تصمیم‌گیری کمک می‌کند.

جدول راهنمای انتخاب مدل توربولانسی (معامله بین دقت و هزینه)

۱۴. چرا تعریف دقیق خواص مواد (Material Properties) مانند چگالی و ویسکوزیته، تأثیری مستقیم بر دقت نتایج دارد؟

این مرحله شاید ساده به نظر برسه، اما یکی از جاهایی است که خطاهای زیادی رخ می‌دهد. نرم‌افزار CFD از خواص موادی که شما وارد می‌کنید برای حل معادلات استفاده می‌کند. اگر شما ویسکوزیته هوا را ۱۰٪ اشتباه وارد کنید، تمام محاسبات مربوط به نیروهای آیرودینامیکی شما حداقل ۱۰٪ خطا خواهند داشت.

نکته مهم‌تر اینجاست که بسیاری از این خواص، تابعی از دما هستند. مثلاً ویسکوزیته هوا با افزایش دما، بیشتر می‌شود. اگر شما در حال شبیه‌سازی یک مبدل حرارتی هستید و از یک مقدار ثابت برای ویسکوزیته استفاده کنید، نتایج شما در نواحی داغ و سرد دقیق نخواهد بود. همیشه بررسی کنید که آیا خواص سیال شما در بازه دمایی و فشاری مسئله، ثابت است یا متغیر. این توجه به جزئیات است که تفاوت بین یک تحلیل آماتور و اجرای یک شبیه‌سازی CFD حرفه‌ای را رقم می‌زند.

۱۵. چگونه شرایط مرزی (Boundary Conditions) را طوری تنظیم کنیم که نماینده واقعی محیط فیزیکی مسئله باشند؟

شرایط مرزی، مرزهای دامنه محاسباتی شما، چشم و گوش شبیه‌سازی شما به دنیای واقعی هستن. اگر این شرایط را اشتباه تعریف کنید، مثل این است که به مدل خود اطلاعات غلط بدهید و از او انتظار جواب درست داشته باشید. یک اشتباه اینجا، کل حل رو بی‌اعتبار میکنه. برای مثال، در شبیه‌سازی یک خودرو در تونل باد، تفاوت بزرگی بین تعریف مرز ورودی به عنوان Velocity Inlet (سرعت ثابت) و Pressure Inlet (فشار ثابت) وجود دارد.

انتخاب اشتباه می‌تواند منجر به بازگشت جریان (Reversed Flow) در خروجی یا ایجاد گرادیان‌های فشار غیرفیزیکی شود. همیشه از خودتان بپرسید: در دنیای واقعی، در این مرز چه چیزی مشخص و ثابت است؟ سرعت؟ فشار؟ دبی جرمی؟ جواب این سوال، شرط مرزی صحیح را به شما نشان می‌دهد. این مرحله نیاز به درک عمیق فیزیک دارد، نه فقط کلیک کردن روی گزینه‌های نرم‌افزار.

۱۶. تفاوت حلگرهای Coupled و Segregated در چیست و کدام یک برای همگرایی سریع‌تر پروژه شما مناسب‌تر است؟

این یکی از تنظیمات فنی حلگره که خیلی‌ها به سادگی از کنارش رد میشن، ولی تأثیر زیادی روی سرعت و پایداری حل داره.

• حلگر Segregated (مثل SIMPLE و PISO): این حلگر معادلات مومنتوم و فشار را به صورت جداگانه و پشت سر هم حل می‌کند. مثل یک آشپزه که مواد رو مرحله به مرحله اضافه می‌کنه. برای اکثر جریان‌های تراکم‌ناپذیر و با سرعت پایین، این روش حافظه کمتری مصرف می‌کند و کاملاً پایدار و قابل اعتماد است.
• حلگر Coupled: این حلگر تمام معادلات حاکم (مومنتوم، فشار و انرژی) را به صورت یک ماتریس بزرگ و به طور همزمان حل می‌کند. مثل یک سرآشپز حرفه‌ایه که چندتا کار رو با هم مدیریت می‌کنه. این روش حافظه بیشتری نیاز دارد اما برای جریان‌های تراکم‌پذیر، سرعت بالا (مافوق صوت) و مسائلی که اندرکنش قوی بین فشار و سرعت وجود دارد (مثل توربوماشین‌ها)، همگرایی بسیار سریع‌تری دارد.

اگر در انتخاب بین این دو شک دارید، می‌توانید جزئیات فنی بیشتر را در مقاله تفاوت بین حلگرهای Coupled و Segregated مطالعه کنید.

۱۷. مقداردهی اولیه (Initialization) چیست و چرا یک حدس اولیه نامناسب می‌تواند باعث واگرایی حل شود؟

تا حالا شده حل شما از همون ایتریشن (iteration) اول واگرا بشه و نرم‌افزار خطا بده؟ به احتمال زیاد مشکل از مقداردهی اولیه شماست. مقداردهی اولیه یعنی تعیین یک “حدس اولیه” برای تمام متغیرها (سرعت، فشار، دما و…) در کل دامنه محاسباتی. حلگر از این حدس اولیه شروع به کار می‌کند و سعی می‌کند به جواب نهایی نزدیک شود.

اگر حدس اولیه شما خیلی دور از واقعیت باشد، مثل اینه که بخواهید از تهران به اصفهان برید، ولی به GPS بگید که شما الان در قطب شمال هستید! 🗺️ سیستم دچار شوک عددی می‌شود و حل از همان ابتدا واگرا می‌شود. یک روش خوب، استفاده از “Hybrid Initialization” است که خود نرم‌افزار یک حدس اولیه منطقی بر اساس شرایط مرزی تولید می‌کند. برای مسائل پیچیده‌تر، گاهی لازم است ابتدا یک شبیه‌سازی ساده‌تر را حل کرده و از نتایج آن به عنوان مقداردهی اولیه برای شبیه‌سازی اصلی استفاده کنیم.

۱۸. چگونه نمودار باقیمانده‌ها (Residuals) را تحلیل کنیم و از وقوع همگرایی کاذب جلوگیری کنیم؟

نمودار باقیمانده‌ها (Residuals) مثل گزارش پیشرفت کار حلگر شماست. این نمودار نشان می‌دهد که معادلات حاکم در هر مرحله از حل، چقدر ارضا نشده‌اند. پایین رفتن این خطوط رنگی تا یک مقدار مشخص (معمولاً 1e-4 یا کمتر) نشانه خوبی است، اما به تنهایی کافی نیست!

اینجاست که مفهوم “همگرایی کاذب” (False Convergence) وارد می‌شود. گاهی اوقات باقیمانده‌ها پایین می‌آیند، اما پارامترهای فیزیکی مهم مسئله (مثل نیروی درگ، ضریب انتقال حرارت یا دبی خروجی) هنوز در حال نوسان هستند و به یک مقدار ثابت نرسیده‌اند. حواستون باشه، همیشه در کنار نمودار باقیمانده‌ها، یک نمودار از پارامترهای کلیدی مورد نظرتان را هم مانیتور کنید. همگرایی واقعی زمانی اتفاق می‌افتد که هم باقیمانده‌ها به حد مطلوب برسند و هم پارامترهای فیزیکی شما ثابت شوند.

۱۹. وقتی حل شما واگرا (Diverge) می‌شود، چک‌لیست عیب‌یابی فوری برای نجات شبیه‌سازی چیست؟

دیدن پیغام قرمز رنگ ‘Divergence detected’ می‌تونه استرس‌آور باشه. 😱 اما نگران نباشید، معمولاً دلیل آن یکی از موارد زیر است. این چک‌لیست را دنبال کنید:

• کیفیت مش: اولین و محتمل‌ترین متهم! برگردید و حداکثر Skewness و حداقل Orthogonal Quality را چک کنید. یک سلول بد در مش می‌تواند کل حل را نابود کند.
• شرایط مرزی: آیا شرایط مرزی شما با فیزیک مسئله همخوانی دارد؟ آیا در خروجی بازگشت جریان دارید؟
• عدد کورانت (CFL Number): اگر حل شما گذرا (Transient) است یا از حلگر Coupled استفاده می‌کنید، ممکن است گام زمانی یا عدد کورانت شما بیش از حد بزرگ باشد. آن را کاهش دهید.
• Under-Relaxation Factors: در حلگرهای Segregated، کاهش این فاکتورها می‌تواند به پایداری حل کمک کند، هرچند سرعت همگرایی را کم می‌کند.
• مقداردهی اولیه: آیا حدس اولیه شما منطقی بود؟ شاید بهتر باشد از یک مقداردهی اولیه متفاوت استفاده کنید.

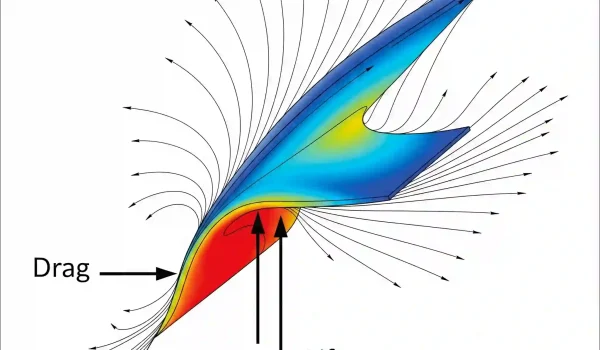

۲۰. چگونه نتایج بصری مانند کانتورها و خطوط جریان را برای استخراج بینش مهندسی معنادار تفسیر کنیم؟

پس‌پردازش (Post-processing) جایی است که داده‌های خام به دانش مهندسی تبدیل می‌شوند. یک مبتدی فقط به کانتورهای رنگی زیبا نگاه می‌کنه. یک متخصص، داستان پشت این رنگ‌ها رو می‌خونه. به جای نگاه کردن کلی، از خودتان سوالات مشخص بپرسید:

• آیا کانتور فشار، نواحی پرفشار و کم‌فشار را همانجایی نشان می‌دهد که از نظر فیزیکی انتظار داشتم؟ (مثلاً فشار بالا در جلوی جسم و فشار پایین در پشت آن)
• آیا خطوط جریان (Streamlines) ناحیه جدایش جریان (flow separation) یا گردابه‌ها را به درستی نمایش می‌دهند؟
• آیا بردارهای سرعت در نزدیکی دیواره، شرط عدم لغزش (No-slip condition) را رعایت کرده‌اند و سرعت صفر است؟

تحلیل نتایج یک مهارت است که با تجربه به دست می‌آید. همیشه نتایج را با درک شهودی و فیزیکی خود مقایسه کنید و اگر چیزی عجیب به نظر می‌رسد، به آن شک کنید.

۲۱. چطور می‌توانیم با اعتبارسنجی (Validation) و صحت‌سنجی (Verification)، به نتایج شبیه‌سازی خود اعتماد کامل داشته باشیم؟

این دو کلمه اغلب به جای هم استفاده می‌شوند، اما معنای کاملاً متفاوتی دارند. درک تفاوت آن‌ها برای هر مهندس CFD حیاتی است:

• Verification (صحت‌سنجی): یعنی “آیا ما معادلات را به درستی حل کرده‌ایم؟”. این مرحله به بررسی خطاهای عددی و برنامه‌نویسی می‌پردازد. مطالعه استقلال از شبکه مش که قبلاً گفتیم، یک بخش مهم از Verification است.
• Validation (اعتبارسنجی): یعنی “آیا ما معادلات درستی را برای حل انتخاب کرده‌ایم؟”. در این مرحله، نتایج شبیه‌سازی خود را با داده‌های دنیای واقعی (مثل نتایج آزمایشگاهی، تونل باد یا مقالات معتبر) مقایسه می‌کنیم تا ببینیم مدل ما چقدر به واقعیت نزدیک است.

بدون این دو مرحله، شبیه‌سازی شما چیزی جز یک سری تصاویر رنگی زیبا نیست. این مرحله نهایی، تفاوت بین یک کار دانشجویی و اجرای یک شبیه‌سازی CFD معتبر در صنعت را مشخص می‌کند. برای آشنایی کامل با این فرآیند، حتما به مقاله تفاوت Verification و Validation در CFD سر بزنید.

۲۲. آیا شما هم این ۱۰ اشتباه رایج دانشجویی را در پروژه‌های CFD خود تکرار می‌کنید؟

شب قبل از ددلاین تحویل پروژه است، حل شما واگرا می‌شود و هیچ ایده‌ای ندارید که مشکل از کجاست. این سناریو برای همه ما که این مسیر رو رفتیم آشناست. حقیقت اینه که اکثر دانشجویان، نه به خاطر ضعف علمی، بلکه به خاطر تکرار چند اشتباه ساده و رایج، ساعت‌ها وقتشان را تلف می‌کنند. اشتباهاتی مثل نادیده گرفتن اهمیت پارامتر y+ در نزدیکی دیواره، استفاده از مش پیش‌فرض نرم‌افزار برای هر مسئله‌ای، یا عدم مانیتور کردن یک پارامتر فیزیکی در کنار نمودار باقیمانده‌ها.

این‌ها خطاهایی نیستند که در کتاب‌های درسی نوشته شده باشند؛ این‌ها درس‌هایی هستند که از شکست خوردن پروژه‌ها یاد می‌گیرید. ما این تجربیات تلخ را جمع‌آوری کرده‌ایم تا شما مجبور به تکرار آن‌ها نباشید. اگر می‌خواهید مسیر خود را هموارتر کنید، نگاهی به مقاله ۱۰ اشتباه مرگبار در پروژه‌های دانشجویی CFD بیندازید.

۲۳. چگونه شبیه‌سازی CFD به کاهش مصرف سوخت در صنعت خودروسازی کمک می‌کند؟

شاید باورتان نشود، اما در سرعت‌های بزرگراهی، بیش از نیمی از بنزین خودروی شما فقط برای غلبه بر مقاومت هوا (نیروی درگ آیرودینامیکی) مصرف می‌شود. حالا تصور کنید یک شرکت خودروسازی بتواند با تغییر کوچکی در طراحی آینه بغل یا زاویه اسپویلر عقب، فقط ۲٪ از این نیروی درگ را کم کند. این ۲٪ در مقیاس میلیون‌ها خودروی تولیدی، به معنای صرفه‌جویی میلیون‌ها لیتر سوخت و کاهش چشمگیر آلایندگی است.

اینجاست که CFD وارد میدان می‌شود. مهندسان با اجرای یک شبیه‌سازی CFD دقیق، می‌توانند صدها طرح مختلف را بدون ساخت حتی یک پروتوتایپ فیزیکی، به صورت مجازی تست کنند. آن‌ها جریان هوا را در اطراف بدنه با جزئیات شگفت‌انگیزی مشاهده می‌کنند، نقاط ایجاد کننده درگ را شناسایی کرده و طرح را بهینه می‌کنند. برای دیدن مثال‌های واقعی‌تر، مقاله کاربردهای CFD در صنعت خودرو را از دست ندهید.

۲۴. نقش حیاتی CFD در طراحی سیستم‌های تهویه مطبوع (HVAC) بهینه و کاهش مصرف انرژی چیست؟

تا به حال وارد یک اتاق بزرگ یا سالن همایش شده‌اید که یک گوشه آن گرم و دم کرده و گوشه دیگر آن سرد و یخبندان است؟ 🥶 این مشکل معمولاً نتیجه طراحی ضعیف سیستم تهویه و جانمایی نامناسب دریچه‌های ورودی و خروجی هواست. طراحی سیستم HVAC به روش سنتی و بر اساس محاسبات سرانگشتی، اغلب به چنین نتایج نامطلوبی منجر می‌شود.

با شبیه‌سازی CFD، ما می‌توانیم قبل از ساختن ساختمان، الگوی جریان هوا، توزیع دما و حتی پخش آلاینده‌ها را در تمام فضای اتاق به صورت سه بعدی ببینیم. این به ما اجازه می‌دهد تا “نقاط مرده” (Dead Zones) که هوا در آن‌ها ساکن است را شناسایی کرده و با تغییر محل دریچه‌ها یا سرعت جریان، به یک توزیع دمای یکنواخت و مطبوع برسیم. این کار نه تنها آسایش ساکنین را تضمین می‌کند، بلکه با جلوگیری از کارکرد بیش از حد سیستم، مصرف انرژی را به شدت کاهش می‌دهد. جزئیات بیشتر این کاربرد را در نقش CFD در بهینه‌سازی سیستم‌های تهویه بخوانید.

۲۵. هوش مصنوعی و یادگیری ماشین چگونه در حال ایجاد یک انقلاب در آینده شبیه‌سازی‌های CFD هستند؟

دنیای CFD در آستانه یک تحول بزرگ قرار دارد و موتور محرک آن هوش مصنوعی (AI) و یادگیری ماشین (ML) است. این تکنولوژی‌ها در حال تغییر دادن نحوه انجام شبیه‌سازی‌ها به دو روش اصلی هستند:

۱. بهینه‌سازی هوشمند: به جای اینکه مهندس به صورت دستی طرح‌های مختلف را تست کند، الگوریتم‌های هوش مصنوعی می‌توانند هزاران متغیر طراحی را به صورت خودکار تغییر داده و در کوتاه‌ترین زمان ممکن، بهینه‌ترین شکل ممکن را برای یک هدف خاص (مثلاً کمترین درگ یا بیشترین انتقال حرارت) پیدا کنند.

۲. مدل‌های جایگزین (Surrogate Models): این جذاب‌ترین بخش ماجراست. الگوریتم‌های یادگیری ماشین با دیدن نتایج تعداد محدودی از شبیه‌سازی‌های دقیق، یاد می‌گیرند که فیزیک مسئله را “تقلید” کنند. نتیجه این است که می‌توانند نتایح یک شبیه‌سازی جدید را در چند ثانیه (به جای چند ساعت یا چند روز) با دقت قابل قبولی پیش‌بینی کنند! این یعنی شبیه‌سازی Real-time. برای آشنایی با این دنیای هیجان‌انگیز، مقاله آینده CFD و نقش هوش مصنوعی را بخوانید.

۲۶. هزینه انجام یک پروژه CFD صنعتی چقدر است و چه عواملی قیمت نهایی را تعیین می‌کنند؟

این یکی از اولین سوالاتی است که مشتریان صنعتی از ما می‌پرسند و جواب صادقانه این است: “بستگی دارد”. قیمت یک پروژه CFD مثل قیمت یک ماشین است؛ یک پراید با یک بنز S کلاس قیمت یکسانی ندارد. هزینه نهایی به چندین عامل کلیدی بستگی دارد:

• پیچیدگی فیزیک: یک شبیه‌سازی جریان آرام و تک‌فاز، بسیار ارزان‌تر از یک شبیه‌سازی احتراق توربولانسی به همراه جریان چندفازی است.
• اندازه و پیچیدگی مش: هرچه هندسه پیچیده‌تر و نیاز به دقت بالاتر باشد، تعداد سلول‌های مش بیشتر شده و زمان محاسبات (و در نتیجه هزینه لایسنس و سخت‌افزار) افزایش می‌یابد.
• نیروی انسانی متخصص: بخش بزرگی از هزینه مربوط به زمان و تخصص مهندسی است که برای آماده‌سازی مدل، تحلیل نتایج و اعتبارسنجی آن‌ها صرف می‌شود.

برای اینکه دید بهتری نسبت به این عوامل پیدا کنید و بتوانید هزینه پروژه خود را تخمین بزنید، حتماً مطلب عوامل موثر بر هزینه پروژه‌های CFD را مطالعه کنید.

۲۷. چک‌لیست نهایی سیمومک: آیا تمام مراحل کلیدی یک پروژه CFD موفق را طی کرده‌اید؟

قبل از اینکه روی دکمه Run کلیک کنید و ساعت‌ها منتظر نتایج بمانید، چند دقیقه وقت بگذارید و این چک‌لیست نهایی را مرور کنید. این کار می‌تواند شما را از هدر رفتن روزها کار نجات دهد.

1. هندسه: آیا تمام ایرادات هندسی (سطوح اضافه، گپ‌ها و…) را برطرف کرده‌اید؟
2. مش: آیا کیفیت مش را با معیارهایی مثل Skewness چک کرده‌اید؟ آیا مش لایه مرزی به اندازه کافی خوب است؟
3. فیزیک: آیا مدل توربولانسی و سایر مدل‌های فیزیکی را به درستی انتخاب کرده‌اید؟
4. شرایط مرزی: آیا نوع و مقدار شرایط مرزی شما با فیزیک واقعی مسئله همخوانی دارد؟
5. مانیتورینگ: آیا علاوه بر نمودار باقیمانده‌ها، مانیتور کردن یک یا دو پارامتر فیزیکی کلیدی (مثل درگ یا دبی) را هم تنظیم کرده‌اید؟

این فقط یک خلاصه بود. برای دسترسی به یک چک‌لیست کامل و جامع که بتوانید در پروژه‌های خود از آن استفاده کنید، به مقاله چک‌لیست کامل اجرای یک پروژه CFD مراجعه کنید.

۲۸. پروژه CFD شما پیچیده است یا برای انجام آن به مشاوره تخصصی نیاز دارید؟ (راه حل سیمومک برای شما)

همانطور که در این راهنمای جامع دیدید، شبیه‌سازی دینامیک سیالات محاسباتی یک فرآیند چند مرحله‌ای و پر از جزئیات فنی است. اگر در حال کار بر روی یک پروژه صنعتی پیچیده هستید و نیاز به نتایجی دقیق و قابل اعتماد در کوتاه‌ترین زمان ممکن دارید، تیم ما در سیمومک آماده است تا با تکیه بر تجربه چندین ساله، به عنوان شریک فنی در کنار شما باشد. برای بررسی چالش‌های صنعتی خود، می‌توانید از طریق صفحه انجام پروژه CFD با ما در ارتباط باشید.

همچنین، اگر دانشجو هستید و در انجام پروژه درسی یا پایان‌نامه خود با چالش مواجه شده‌اید و نیاز به راهنمایی و مشاوره تخصصی برای رفع خطاها یا تحلیل نتایج دارید، ما برای کمک به شما اینجا هستیم. برای دریافت مشاوره متناسب با نیازهای آکادمیک خود، به صفحه انجام پروژه دانشجویی CFD مراجعه کنید. ما به شما کمک می‌کنیم تا اجرای یک شبیه‌سازی CFD موفق را تجربه کنید.
