استقلال از شبکه مش (Grid Independence Study): راهنمای جامع سیمومک برای نتایج شبیهسازی قابل اعتماد
شما ساعتها وقت گذاشتید، هندسه را تمیز کردهاید، بهترین تنظیمات را در نرمافزار اعمال کردهاید و بالاخره حل همگرا شده. کانتورهای زیبا و رنگارنگ سرعت و فشار را نگاه میکنید و احساس پیروزی دارید. اما آیا این نتایج واقعاً درست هستند؟ این سوالی است که پاسخ به آن، یک تحلیل مهندسی را معتبر یا بیاعتبار میکند. گاهی زمان کافی برای یادگیری تمام جزئیات نرمافزاری وجود ندارد. در این شرایط، تیم ما آماده انجام پروژه CFD با بالاترین دقت برای صنایع و همچنین انجام پروژه دانشجویی CFD برای کمک به پیشبرد اهداف تحصیلی شماست. مطالعه استقلال از مش، همان فرآیند کلیدی برای پاسخ به این سوال و بخشی جداییناپذیر از دنیای پیچیده راهنمای جامع شبیهسازی CFD است.
جدول چکلیست نهایی قبل از شروعGrid Independence Study
| مرحله | فعالیت | نکته کلیدی | وضعیت |
| ۱. برنامهریزی | انتخاب پارامتر کلیدی (KPI) | باید یک عدد مشخص، قابل اندازهگیری و مرتبط با هدف اصلی پروژه باشد. | ☐ |
| ۲. آمادهسازی | ایجاد حداقل ۳ مش با کیفیت و با ضریب پالایش مشخص | کیفیت (Orthogonal Quality, Skewness) در تمام مشها باید در حد مطلوب باشد. | ☐ |
| ۳. تنظیمات | یکسانسازی کامل تنظیمات حلگر (Solver Setup) | تنها متغیر باید خود شبکه مش باشد. مدل فیزیکی، شرایط مرزی و… ثابت بماند. | ☐ |
| ۴. اجرا | اجرای شبیهسازی برای تمام مشها تا همگرایی کامل | معیار همگرایی (Residuals) برای همه باید یکسان و سختگیرانه باشد. | ☐ |
| ۵. تحلیل | استخراج KPI، رسم نمودار و تعیین درصد تغییرات | از اکسل یا پایتون برای رسم نمودار “مقدار KPI بر حسب تعداد المان” استفاده کنید. | ☐ |
چرا نتایج شبیهسازی شما ممکن است کاملاً اشتباه باشد؟ (حتی اگر نرمافزار خطا ندهد!)
این یکی از تلخترین حقایق دنیای شبیه سازیه. نرمافزارهایی مثل انسیس یا آباکوس، صرفاً یک ماشین حساب بسیار قدرتمند هستند. آنها معادلات را روی شبکهبندی (مش) که شما بهشان میدهید حل میکنند. اگر مش شما به اندازه کافی برای ثبت دقیق تغییرات فیزیک مسئله (مثلاً تغییرات ناگهانی فشار یا سرعت) ریز نباشد، نرمافزار بدون هیچ خطایی، نتایج اشتباهی را به شما تحویل میدهد.
بارها دیدم که دانشجوها با کانتورهای رنگی و زیبا از سرعت و فشار میان، ولی وقتی میپرسم “از کجا مطمئنی این عددها درسته؟”، جوابی ندارن. در اکثر مواقع، مشکل اصلی، عدم توجه به استقلال از شبکه مش بوده. این یعنی نتایج به دست آمده، بیشتر به کیفیت مش شما وابستهاند تا فیزیک واقعی مسئله!
استقلال از مش به زبان ساده: تضمین طلایی برای دقت در تحلیلهای CFD و FEA
تصور کنید به یک نقشه دیجیتال نگاه میکنید. وقتی زوم میکنید، جزئیات بیشتری (مثل خیابانهای فرعی) نمایان میشود. اگر بیشتر زوم کنید، باز هم جزئیات بیشتری میبینید. اما از یک جایی به بعد، هرچقدر هم که زوم کنید، دیگر اطلاعات جدیدی از نقشه به دست نمیآورید؛ خیابان همان خیابان است.
استقلال از مش دقیقاً همین مفهوم است. ما آنقدر شبکه محاسباتی را ریز میکنیم (مثل زوم کردن) تا جایی که نتایج کلیدی شبیهسازی (مثلاً نیروی درگ یا حداکثر دما) دیگر با ریزتر کردن مش، تغییر محسوسی نکنند. در این نقطه میگوییم نتایج ما از شبکه “مستقل” شدهاند و به فیزیک واقعی مسئله نزدیکتر هستند.
هزینه نادیده گرفتن استقلال از مش: از رد شدن مقاله تا شکست در طراحی محصول
این بیتوجهی، هم در دنیای آکادمیک و هم در صنعت، گران تمام میشود. برای یک دانشجو، این بیدقتی میتونه به قیمت رد شدن مقاله یا زیر سوال رفتن کل پایاننامهاش تموم بشه.
اما در صنعت، فاجعه بزرگتره. یک تحلیل حرارتی اشتباه ممکن است منجر به طراحی یک سیستم خنککاری ناکارآمد و سوختن یک قطعه گرانقیمت شود. تصور کنید در تحلیلهای آیرودینامیک خودرو، ضریب درگ ۱۰٪ خطا داشته باشد؛ این خطا مستقیماً روی تخمین مصرف سوخت تاثیر میگذارد و میتواند یک پروژه طراحی را به کل شکست دهد.
راهنمای گامبهگام و عملی انجام مطالعه استقلال از مش (فرآیند ۵ مرحلهای سیمومک)
خب، تئوری کافیست. بیایید آستینها را بالا بزنیم و ببینیم چطور باید این کار را به صورت عملی انجام داد. این یک فرآیند استاندارد و مشخص دارد که ما آن را در ۵ گام خلاصه کردهایم. این همون فرآیندیه که ما در سیمومک برای تمام پروژههای دانشجویی CFD که به ما سپرده میشه، با دقت اجرا میکنیم تا از صحت نتایج مطمئن شویم.
گام اول: انتخاب یک پارامتر کلیدی برای پایش (KPI)
قبل از هر کاری، باید مشخص کنید چه چیزی را میخواهید اندازه بگیرید. شما نمیتوانید کل کانتور فشار را با هم مقایسه کنید. باید یک یا چند عدد مشخص که برای طراحی شما حیاتی هستند را به عنوان شاخص کلیدی عملکرد (Key Performance Indicator) انتخاب کنید.
چند مثال روشن:

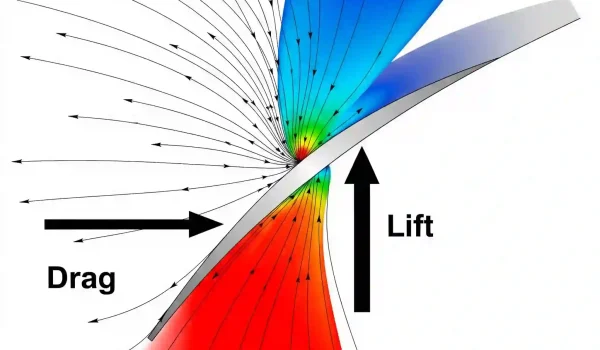

- در تحلیل آیرودینامیک یک خودرو: ضریب درگ (Drag Coefficient) یا لیفت (Lift Coefficient).
- در یک مبدل حرارتی: دمای متوسط خروجی یا ضریب انتقال حرارت کلی.
- در تحلیل سازهای: حداکثر تنش فون میزس (von Mises Stress) در یک نقطه بحرانی.
- در یک پمپ: هد (Head) یا بازده (Efficiency).
نکته کلیدی اینه که این پارامتر باید نماینده اصلی فیزیک مسئله شما باشد.
جدول نمونه پارامترهای کلیدی(KPI) برای کاربردهای مختلف
| حوزه مهندسی | کاربرد | پارامتر کلیدی پیشنهادی (KPI) |
| آیرودینامیک | تحلیل جریان روی خودرو یا ایرفویل | ضریب درگ (CD) یا ضریب لیفت (CL) |
| انتقال حرارت | خنککاری قطعات الکترونیکی | حداکثر دمای چیپست (T_max) |
| توربوماشین | تحلیل عملکرد پمپ یا توربین | هد (Head) یا بازده کلی (Overall Efficiency) |
| تحلیل سازه | تحلیل تنش در یک قطعه تحت بار | حداکثر تنش فون میزس (Max von Mises Stress) |
| سیستمهای HVAC | تحلیل توزیع هوا در یک اتاق | افت فشار کلی در کانال (Total Pressure Drop) |
گام دوم: استراتژی تولید مشهای متوالی (از درشت تا بسیار ریز)
حالا باید حداقل ۳ مش با کیفیتهای مختلف تولید کنید: یک مش درشت (Coarse)، یک مش متوسط (Medium) و یک مش ریز (Fine). یک قانون سرانگشتی خوب این است که تعداد المانها یا نودها در هر مرحله با یک ضریب ثابت (Refinement Ratio) که معمولاً بین ۱.۲ تا ۱.۵ است، افزایش یابد.
مهم است که این ریز کردن مش به صورت سیستماتیک باشد، نه شانسی. بخصوص در نواحی حساس مثل لایه مرزی نزدیک دیوارهها که گرادیانهای شدیدی داریم، این پالایش اهمیت دوچندان پیدا میکنه.
| مش (Mesh) | تعداد المان (مثال) | اندازه المان مرجع | توضیح |
| مش ۱ | ~۵۰۰,۰۰۰ | x | مش اولیه و درشت |
| مش ۲ | ~۸۵۰,۰۰۰ | x / 1.4 | ریزتر شده با ضریب ۱.۴ |
| مش ۳ | ~۱,۵۰۰,۰۰۰ | x / (1.4*1.4) | بسیار ریز، با همان ضریب |
گام سوم: اجرای شبیهسازی و استخراج نتایج 🖥️
حالا باید برای هر کدام از این مشها، شبیهسازی را به طور کامل اجرا کنید. مهمترین نکته در این مرحله، ثبات است. تمام تنظیمات حلگر (Solver Settings)، مدلهای فیزیکی، شرایط مرزی و معیارهای همگرایی باید برای همه مشها دقیقاً یکسان باشند. تنها متغیر بین این شبیهسازیها، خودِ شبکه مش است.
پس از پایان هر شبیهسازی، مقدار همان پارامتر کلیدی (KPI) که در گام اول انتخاب کردید را با دقت استخراج و یادداشت کنید. این مرحله میتونه خیلی زمانبر باشه، پس داشتن یک سیستم کامپیوتری مناسب برای شبیهسازی اینجا خودش رو نشون میده.
گام چهارم: رسم نمودار همگرایی مش و تحلیل آن
اینجاست که جادو اتفاق میافتد! یک نمودار ساده رسم کنید. روی محور افقی (X-axis) تعداد المانهای مش و روی محور عمودی (Y-axis) مقدار پارامتر کلیدی که استخراج کردهاید را قرار دهید. با وصل کردن نقاط به یکدیگر، یک منحنی به دست میآید.
بعد از حدود ۷ سال کار تخصصی روی پروژههای صنعتی و آکادمیک، به تجربه به من ثابت شده که این نمودار، بهترین ابزار برای دفاع از نتایج شما در یک جلسه دفاع یا ارائه به یک مدیر فنیه. یک تصویر، گویاتر از هزار کلمه است. در حالت ایدهآل، با افزایش تعداد المانها، این منحنی باید به تدریج صاف شود و به یک مقدار ثابت میل کند (رفتار مجانبی). این صاف شدن، همان استقلال از مش است. تحلیلهای دینامیک سیالات پیچیدگیهای خاص خود را دارند. اگر دانشجو هستید، خدمات انجام پروژه دانشجویی CFD ما با هزینه دانشجویی در دسترس است و اگر به دنبال شبیهسازیهای دقیق مهندسی هستید، میتوانید از بخش انجام پروژه CFD مشاوره تخصصی دریافت کنید.
گام پنجم: معیار توقف چیست؟ چه زمانی به استقلال از مش رسیدهایم؟
این سوالی است که خیلیها میپرسند. پاسخ دقیق این است: زمانی که درصد تغییرات پارامتر کلیدی (KPI) بین دو مش متوالی (مثلاً مش متوسط و مش ریز) از یک حد قابل قبول، مثلاً ۱٪ یا ۲٪، کمتر شود. این مقدار “حد قابل قبول” بستگی به حساسیت پروژه شما دارد. برای یک مقاله پژوهشی ممکن است ۱٪ معیار خوبی باشد، اما برای یک تحلیل سریع صنعتی شاید ۵٪ هم کفایت کند.
فرض کنیم در مثال مبدل حرارتی، دمای خروجی برای سه مش به این صورت بوده:
- مش درشت: ۳۵۰ کلوین
- مش متوسط: ۳۶۵ کلوین
- مش ریز: ۳۶۷ کلوین
تغییر از مش درشت به متوسط حدود ۴.۳٪ است، اما تغییر از متوسط به ریز فقط ۰.۵٪ است. اینجا میتوانیم با اطمینان خوبی بگوییم که به استقلال از شبکه رسیدهایم و مش متوسط برای تحلیلهای بعدی ما کافی و بهینه است.
اجرای Grid Independence برای تحلیل جریان روی ایرفویل در نرمافزار انسیس فلوئنت
بیایید یک مثال واقعی را بررسی کنیم. فرض کنید در حال انجام پروژه CFD برای محاسبه ضریب لیفت یک ایرفویل NACA 0012 هستیم. ما سه مش دوبعدی با تعداد المانهای ۲۰۰ هزار، ۴۵۰ هزار و ۹۰۰ هزار ایجاد میکنیم. در تمام تحلیلها، از مدل توربولانسی k-ω SST و حلگر Coupled استفاده میکنیم تا مقایسه دقیقی داشته باشیم. (درک تفاوت بین حلگرهای Coupled و Segregated خودش بحث مفصلی است که در جای دیگری به آن پرداختهایم).
پس از اجرا، نتایج ضریب لیفت (CL) به این صورت است:
- مش ۱ (۲۰۰k): CL = 1.31
- مش ۲ (۴۵۰k): CL = 1.40
- مش ۳ (۹۰۰k): CL = 1.42
همانطور که میبینید، پرش از مش ۱ به ۲ قابل توجه است (حدود ۶.۸٪)، اما تغییر بین مش ۲ و ۳ تنها ۱.۴٪ است. این نشان میدهد که مش دوم (۴۵۰ هزار المانی) تعادل خوبی بین دقت و هزینه محاسباتی برقرار کرده و برای ادامه تحلیلها انتخاب مناسبی است.
نکات کلیدی برای استقلال از مش در تحلیلهای سازهای (مثلاً در نرمافزار آباکوس)
هرچند مفهوم یکی است، اما در تحلیل المان محدود (FEA) تفاوتهای ظریفی وجود دارد. در اینجا، ما بیشتر با تمرکز تنش (Stress Concentration) در گوشههای تیز یا محل اعمال بار سروکار داریم. در این نقاط، مش باید به صورت محلی بسیار ریز باشد.
یک اشتباه رایج این است که کل مدل را به صورت یکنواخت ریز میکنند که باعث افزایش سرسامآور هزینه محاسباتی میشود. تکنیکهای مشبندی تطبیقی (Adaptive Meshing) که در نرمافزارهایی مثل آباکوس وجود دارد، ابزارهای قدرتمندی برای این کار هستند که به صورت خودکار مش را در نواحی با گرادیان تنش بالا ریزتر میکنند.
چالشهای رایج در مطالعه استقلال از مش و راهحلهای حرفهای
همیشه همه چیز به این سادگی نیست. گاهی اوقات با چالشهایی روبرو میشوید:
- عدم همگرایی یکنواخت: گاهی اوقات نتایج به صورت یکنواخت به یک عدد همگرا نمیشوند و نوسان میکنند. این معمولاً نشانه وجود مشکلات دیگر در تنظیمات حل یا کیفیت پایین مش (مثلاً المانهای کشیده یا نامتعارف) است.
- هزینههای محاسباتی نجومی: برای مسائل پیچیده سهبعدی، یک مش خیلی ریز میتواند روزها یا حتی هفتهها برای حل شدن زمان ببرد. اینجا تجربه مهندسی و استفاده هوشمندانه از تقارن یا مشبندی محلی (Local Refinement) کلیدی است. آینده CFD و نقش هوش مصنوعی شاید روزی بتواند به ما در بهینهسازی این فرآیند کمک کند.
چگونه هزینه محاسباتی (Computational Cost) را در این فرآیند مدیریت کنیم؟
بهینهسازی هزینه یک هنر است. به جای اینکه مستقیماً سراغ یک مش ۱۰ میلیون المانی بروید، با یک مش بسیار درشت شروع کنید تا فیزیک کلی مسئله را سریع بسنجید. سپس به صورت هوشمندانه فقط نواحی مهم را ریز کنید. برای مثال در شبیهسازی سیستمهای تهویه مطبوع (HVAC)، نیازی نیست مش در وسط یک اتاق بزرگ خیلی ریز باشد، اما در اطراف دریچههای ورود و خروج هوا، این کار حیاتی است.
فراتر از تئوری: معرفی شاخص همگرایی شبکه (Grid Convergence Index – GCI)
برای کسانی که به دنبال ارائه نتایج در مقالات معتبر علمی هستند، روش GCI یک رویکرد استاندارد و فرمال برای گزارش کمّی خطای ناشی از گسستهسازی (Discretization Error) است. این روش که توسط Roache پیشنهاد شده، به شما اجازه میدهد یک بازه اطمینان برای نتایج خود محاسبه کنید و بگویید که نتیجه “واقعی” با چه احتمالی در این بازه قرار دارد. پیادهسازی آن کمی پیچیدهتر است اما اعتبار کار شما را به شدت بالا میبرد.
چکلیست نهایی سیمومک برای انجام یک مطالعه استقلال از مش بینقص ✅
قبل از شروع این فرآیند زمانبر، این موارد را چک کنید:
- آیا پارامتر کلیدی (KPI) را به درستی انتخاب کردهام؟
- آیا استراتژی مشخصی برای ریز کردن مش (مثلاً ضریب ثابت) دارم؟
- آیا تمام تنظیمات حلگر برای همه شبیهسازیها کاملاً یکسان است؟
- آیا معیارهای همگرایی حل برای همه موارد به یک اندازه سختگیرانه است؟
- آیا منابع محاسباتی کافی برای اجرای مش نهایی (ریزترین مش) را دارم؟
نتیجهگیری: استقلال از مش، سنگ بنای اعتماد در دنیای مهندسی شبیهسازی
در نهایت، شبیهسازی بدون اعتبارسنجی فقط یک سری تصاویر رنگی زیباست. مطالعه استقلال از شبکه مش، اولین و شاید مهمترین گام در فرآیند اعتبارسنجی داخلی یک شبیهسازی است. این فرآیند به شما و به دیگران (چه استاد راهنما و چه مدیر پروژه) این اطمینان را میدهد که نتایج شما بر پایه فیزیک مسئله استوار است، نه محدودیتهای ابزار محاسباتی.
پروژه CFD یا FEA شما به نتایج قابل اتکا نیاز دارد؟ از تخصص سیمومک کمک بگیرید
انجام دقیق این فرآیند، نیازمند زمان، تجربه و دانش فنی است. اگر در پروژه صنعتی یا دانشگاهی خود با چالشهای شبیهسازی مواجه هستید و به دنبال نتایجی دقیق و قابل دفاع میگردید، تیم مهندسی سیمومک آماده است تا با تکیه بر تجربه خود در پروژههای متعدد، به شما کمک کند.
ما در حوزههای زیر تخصص داریم:
- انجام پروژههای کامل CFD و FEA برای صنعت و دانشگاه
- مشاوره تخصصی برای رفع خطاهای شبیهسازی و بهینهسازی فرآیند
- انجام تحلیلهای پیچیده مانند جریانهای چندفازی، توربوماشینها و اندرکنش سیال و سازه (FSI)
- ارائه گزارشهای کامل و مستند شامل تحلیل Grid Independence Study برای تضمین اعتبار نتایج.
برای تبدیل چالشهای شبیهسازی به نتایج دقیق، روی ما حساب کنید. از انجام پروژه دانشجویی CFD تا سطوح پیشرفته صنعتی در بخش انجام پروژه CFD، همراه شما هستیم.
سوالات متداول
- آیا انجام مطالعه استقلال از مش همیشه ضروری است؟
- پاسخ: برای هر تحلیل مهندسی که قرار است مبنای یک تصمیمگیری مهم، یک مقاله علمی یا طراحی محصول باشد، بله، کاملاً ضروری است. برای تحلیلهای اولیه و بسیار سریع که فقط هدفشان دیدن یک شمای کلی از فیزیک مسئله است، شاید بتوان از آن صرف نظر کرد، اما این کار ریسک بالایی دارد.
- حداقل چند مش برای این مطالعه نیاز است؟
- پاسخ: حداقل سه مش (درشت، متوسط، ریز) توصیه میشود. با سه نقطه داده، میتوانید روند همگرایی را روی نمودار به خوبی مشاهده کنید. دو مش حداقلِ مطلق است اما برای اطمینان کافی نیست.
- ضریب پالایش (Refinement Ratio) مناسب بین مشها چقدر است؟
- پاسخ: یک ضریب بین 1.3 تا 1.5 (یعنی تعداد المانها در هر مرحله 1.3 تا 1.5 برابر شود) معمولاً انتخاب خوبی است. ضریبهای خیلی کوچک (مثل 1.1) تغییرات محسوسی ایجاد نمیکنند و ضریبهای خیلی بزرگ (مثل 2) ممکن است شما را از نقطه بهینه عبور دهند و هزینه محاسباتی را بیهوده زیاد کنند.
- اگر نتایجم به استقلال کامل نرسید چه کنم؟
- پاسخ: این اتفاق ممکن است به دلیل هزینه محاسباتی بسیار بالا رخ دهد. در این حالت، باید با استفاده از روشهایی مانند GCI (Grid Convergence Index) خطای ناشی از مش را تخمین بزنید و آن را در گزارش خود ذکر کنید. این کار نشاندهنده صداقت علمی و درک عمیق شما از محدودیتهای شبیهسازی است.
- آیا استقلال از مش همان همگرایی حل (Convergence) است؟
- پاسخ: خیر، این دو مفهوم کاملاً متفاوتند. همگرایی حل یعنی باقیمانده (Residuals) معادلات در حین فرآیند حل به یک مقدار کوچک و قابل قبول رسیده است. استقلال از مش یعنی نتایج نهایی حل، با ریزتر شدن مش دیگر تغییر نمیکنند. شما ممکن است یک حل کاملاً همگرا داشته باشید که نتایجش به دلیل مش درشت، اشتباه باشد.
- این فرآیند در تحلیلهای گذرا (Transient) چگونه است؟
- پاسخ: مفهوم دقیقاً یکی است، اما علاوه بر استقلال از مش، باید استقلال از گام زمانی (Time-Step Independence) را نیز بررسی کنید. یعنی باید نشان دهید که نتایج شما با کوچکتر کردن گام زمانی حل، تغییر محسوسی نمیکنند.
- آیا میتوانم فقط بخشی از مدل را ریزتر کنم؟
- پاسخ: بله و این یک تکنیک بسیار هوشمندانه است که به آن پالایش محلی (Local Refinement) میگویند. شما باید مش را در نواحی با گرادیانهای بالا (مثل لایه مرزی، نزدیک گوشههای تیز یا محل وقوع پدیدههای خاص) ریزتر کنید و در نواحی دیگر که تغییرات کم است، مش را درشت نگه دارید.
- آیا نرمافزار میتواند این کار را به صورت خودکار انجام دهد؟
- پاسخ: بله، بسیاری از نرمافزارها قابلیتی به نام مشبندی تطبیقی (Adaptive Meshing) دارند که بر اساس یک پارامتر (مثلاً گرادیان فشار)، به صورت خودکار مش را در حین حل در نواحی حساس ریزتر میکنند. این ابزار بسیار قدرتمند است اما نیاز به تنظیمات دقیق دارد.
- آیا کیفیت مش (مثلاً Skewness) هم در این فرآیند مهم است؟
- پاسخ: بسیار زیاد! تمام مشهایی که برای این مطالعه استفاده میکنید باید کیفیت بالایی داشته باشند. اگر مش شما المانهای بیکیفیت زیادی داشته باشد، حتی با ریزتر کردن آن هم ممکن است به نتایج درستی نرسید. کیفیت همیشه بر کمیت اولویت دارد.
- برای تحلیلهای حرارتی و سازهای چه پارامترهایی را باید پایش کنم؟
- پاسخ: برای تحلیل حرارتی، پارامترهایی مانند حداکثر دما در یک قطعه، نرخ انتقال حرارت از یک سطح یا ضریب انتقال حرارت جابجایی مناسب هستند. برای تحلیل سازهای، حداکثر تنش فون میزس یا ماکزیمم جابجایی در یک نقطه بحرانی، شاخصهای کلیدی خوبی هستند.
