مدل‌های توربولانس به زبان ساده | راهنمای کاربردی انتخاب بین k-ε, k-ω SST و LES

وقتی یک شبیه‌سازی CFD انجام می‌دهید، در واقع دارید با یک هیولای نامرئی به اسم «توربولانس» سر و کله می‌زنید. این مقاله یک کتاب درسی خشک و خسته‌کننده نیست. این نتیجه‌ی ساعت‌ها کلنجار رفتن با حل‌های واگرا، مقایسه نتایج با داده‌های آزمایشگاهی و پیدا کردن آن تنظیمات جادویی است که یک شبیه‌سازی را از مجموعه‌ای از کانتورهای رنگی بی‌معنی به یک ابزار مهندسی قدرتمند تبدیل می‌کند. هدف ما این است که به شما کمک کنیم تا با اطمینان، مدل مناسب را انتخاب کنید. گاهی زمان کافی برای یادگیری تمام جزئیات نرم‌افزاری وجود ندارد. در این شرایط، تیم ما آماده انجام پروژه CFD با بالاترین دقت برای صنایع و همچنین انجام پروژه دانشجویی CFD برای کمک به پیشبرد اهداف تحصیلی شماست. این مطلب بخشی از راهنمای جامع شبیه‌سازی CFD از سیمومک است که به شما درک عمیق‌تری از این دنیای شگفت‌انگیز می‌دهد.

انتخاب مدل توربولانسی، صرفاً یک گزینه در منوی نرم‌افزار نیست؛ یک تصمیم استراتژیک است که سرنوشت پروژه شما را تعیین می‌کند. ما در این راهنما، مدل‌های توربولانس به زبان ساده را بررسی میکنیم تا شما با دید بازتری برای پروژه‌هایتان در انسیس فلوئنت یا هر نرم‌افزار دیگری تصمیم بگیرید.

جدول راهنمای سریع انتخاب مدل بر اساس نوع مسئله(Decision Matrix)

چرا انتخاب اشتباه مدل توربولانس، می‌تواند کل پروژه CFD شما را بی‌اعتبار کند؟

تصور کنید ماه‌ها روی شبیه‌سازی آیرودینامیک یک خودروی مسابقه‌ای وقت گذاشته‌اید. با افتخار ضریب درگ را 30 درصد کمتر از مدل قبلی گزارش می‌دهید، اما بعد از ساخت و تست در تونل باد، متوجه می‌شوید نتایج واقعی کاملاً متفاوت است. فاجعه است، نه؟ ریشه این مشکل اغلب به یک انتخاب ساده در ابتدای کار برمی‌گردد: مدل توربولانس اشتباه. یک مدل که برای جریان داخل لوله عالی عمل می‌کند، ممکن است در پیش‌بینی جدایش جریان روی بدنه خودرو کاملاً ناتوان باشد و کل تحلیل را زیر سوال ببرد.

جریان آشفته (توربولانس) چیست؟ یک مفهوم پیچیده به زبان یک مهندس

شیر آب را باز کنید. ابتدا آب آرام و شیشه‌ای پایین می‌آید (این جریان آرام یا Laminar است). کمی بیشتر که شیر را باز کنید، جریان ناگهان بی‌نظم، پر از چرخش و غیرقابل پیش‌بینی می‌شود. این خودِ توربولانس است! 🌪️ در مهندسی، تقریباً تمام جریان‌های مهم صنعتی (از جریان هوا روی بال هواپیما تا خنک‌کاری یک قطعه الکترونیکی) آشفته هستند. این آشفتگی باعث انتقال مومنتوم و انرژی بسیار بهتری می‌شود، اما شبیه‌سازی آن بی‌نهایت سخت است. اگر میخواهید تفاوت‌های بنیادین این دو رژیم جریانی رو بهتر درک کنید، به مقاله ما در مورد مقایسه جریان آرام و آشفته نگاهی بیندازید.

چالش اصلی شبیه‌سازی: چرا به «مدل‌سازی» توربولانس نیاز داریم؟

قوانین فیزیک حاکم بر حرکت سیالات در قالب معادلات ناویر-استوکس بیان می‌شوند. حل مستقیم این معادلات برای یک جریان آشفته (که به آن DNS می‌گویند) به چنان توان محاسباتی نیاز دارد که حتی برای شبیه‌سازی جریان در یک اتاق کوچک، به قدرتمندترین سوپرکامپیوترهای جهان برای چند سال زمان نیاز است! چون این کار عملاً غیرممکن است، ما مهندس‌ها دست به یک ترفند هوشمندانه می‌زنیم: به جای حل تمام گردابه‌های ریز و درشت، اثر میانگین آن‌ها را «مدل‌سازی» می‌کنیم. اینجاست که مدل‌های توربولانسی وارد میدان می‌شوند.

خانواده RANS: اسبِ کاری دنیای CFD و انتخاب اول در پروژه‌های صنعتی

مدل‌های RANS (Reynolds-Averaged Navier-Stokes) پرکاربردترین، سریع‌ترین و معمولاً اولین انتخاب در دنیای صنعت هستند. این مدل‌ها به جای دنبال کردن تک‌تک نوسانات جریان، مقدار متوسط زمانی آن را حساب می‌کنند. این کار باعث میشه هزینه محاسباتی به شدت کاهش پیدا کند و برای بسیاری از کاربردهای صنعتی، دقت قابل قبولی ارائه دهد. تقریباً در 80% پروژه‌های صنعتی که نیاز به یک دید کلی و سریع از رفتار جریان دارند، از یکی از مدل های RANS استفاده می‌شود. این مدل‌ها تعادل خوبی بین دقت و سرعت برقرار می‌کنند و در بسیاری از موارد انجام پروژه CFD صنعتی، نقطه شروع ما هستند. شناخت تئوری این مدل‌ها قدم اول است؛ اما برای تنظیم صحیح آن‌ها در نرم‌افزار، حتماً راهنمای انتخاب بهترین مدل توربولانسی (k-ε, k-ω, RSM) در فلوئنت را بررسی کنید تا از خطاهای رایج جلوگیری کنید.

مدل‌های k-ε در مقابل k-ω: کدام یک برای شبیه‌سازی شما در ANSYS مناسب‌تر است؟

این سوال کلاسیک هر دانشجوی سیالات است. “بالاخره کی-اپسیلون بزنم یا کی-امگا؟” جواب کوتاه این است: بستگی دارد. مدل k-ε برای جریان‌هایی که کاملاً توسعه‌یافته هستند و دور از دیواره‌ها قرار دارند (مثل جریان در یک کانال طولانی یا جت آزاد) عملکرد خوبی دارد اما نزدیک دیواره‌ها ضعیف عمل می‌کند. در مقابل، مدل k-ω برای تحلیل دقیق لایه مرزی و جریان‌های نزدیک به سطح (مثلا محاسبه نیروی درگ روی یک جسم) طراحی شده است.

برای اینکه انتخاب راحت‌تر شود، یک جدول مقایسه‌ای ساده آماده کرده‌ایم:

مدل k-ω SST: بهترین دوست شما در تحلیل لایه مرزی و مسائل آیرودینامیک

خب، حالا که نقاط ضعف و قوت دو مدل قبلی را دیدیم، یک سوال پیش می‌آید: مدلی وجود ندارد که مزایای هر دو را داشته باشد؟ خوشبختانه چرا! مدل SST (Shear Stress Transport) دقیقاً همین کار را می‌کند. این مدل هوشمندانه، در نزدیکی دیواره از فرمولاسیون k-ω (برای دقت بالا) و در جریان آزاد دور از دیواره از فرمولاسیون k-ε (برای پایداری) استفاده می‌کند.

یادم هست در یکی از اولین پروژه‌های جدی که حدود 7 سال پیش انجام دادم، روی آیرودینامیک یک آینه بغل خودرو کار می‌کردیم. با مدل k-ε نتایج ضریب درگ حدود ۱۵٪ با داده‌های تست اختلاف داشت. ساعت‌ها وقت گذاشتم و مش را بهتر کردم اما تغییر چندانی نکرد. تا اینکه مدل را به k-ω SST تغییر دادم. با همان مش، نتایج به طرز شگفت‌انگیزی به داده‌های تجربی نزدیک شد (اختلاف زیر ۳٪). آنجا بود که فهمیدم انتخاب مدل، گاهی از خود مش‌بندی هم حیاتی‌تر است. 🎯

تحلیل‌های دینامیک سیالات پیچیدگی‌های خاص خود را دارند. اگر دانشجو هستید، خدمات انجام پروژه دانشجویی CFD  ما با هزینه دانشجویی در دسترس است و اگر به دنبال شبیه‌سازی‌های دقیق مهندسی هستید، می‌توانید از بخش انجام پروژه CFD مشاوره تخصصی دریافت کنید.

شبیه‌سازی گردابه‌های بزرگ (LES): وقتی دقت بالا، هزینه محاسباتی را توجیه می‌کند

گاهی وقت‌ها مدل‌های RANS کافی نیستند، مخصوصاً وقتی پدیده‌های گذرا و ساختارهای بزرگ گردابه‌ای برای ما مهم باشند (مثلاً در تحلیل نویز آیرودینامیکی یا شبیه‌سازی احتراق). اینجا LES (Large Eddy Simulation) وارد می‌شود. LES به جای میانگین‌گیری از کل آشفتگی، گردابه‌های بزرگ را مستقیماً حل می‌کند و فقط اثر گردابه‌های خیلی کوچک (که رفتار عمومی‌تری دارند) را مدل می‌کند.

نتیجه چیست؟ دقتی بسیار بالاتر از RANS. اما به چه قیمتی؟ هزینه محاسباتی بسیار سنگین‌تر! یک شبیه‌سازی LES به راحتی می‌تواند ۱۰ تا ۱۰۰ برابر بیشتر از یک شبیه‌سازی RANS زمان و منابع کامپیوتری نیاز داشته باشد. به همین دلیل، پیاده‌سازی موفق آن به شدت به کیفیت شبکه محاسباتی وابسته است. برای درک بهتر این موضوع، توصیه می‌کنم مطلب ما در مورد اهمیت مش بندی در شبیه سازی CFD را مطالعه کنید.

مقایسه هزینه محاسباتی RANS و LES: یک مثال عملی از تحلیل جریان روی بال هواپیما

بیایید یک مثال واقعی را بررسی کنیم. برای تحلیل جریان روی یک ایرفویل ساده با استفاده از مدل k-ω SST (یک مدل RANS)، ممکن است به یک مش با حدود ۲ میلیون سلول نیاز داشته باشیم و حل آن روی یک ورک‌استیشن خوب، چند ساعت طول بکشد. حالا اگر بخواهیم همین مسئله را با LES شبیه‌سازی کنیم تا ساختارهای گردابه‌ای پشت بال را با دقت بیشتری ببینیم، به یک مش با حداقل ۲۰ میلیون سلول (و شاید بیشتر) و چندین روز زمان محاسباتی روی یک کلاستر کامپیوتری نیاز داریم.

این تفاوت هزینه، دلیل اصلی است که در صنعت، LES فقط زمانی استفاده می‌شود که واقعاً به آن نیاز باشد. انتخاب بین این دو، یک بده‌بستان مهندسی بین دقت و بودجه است. گاهی یک جواب “به اندازه کافی خوب” از RANS، بسیار ارزشمندتر از یک جواب “عالی” اما دیرهنگام از LES است.

شبیه‌سازی عددی مستقیم (DNS): استاندارد طلایی یا یک رویای تحقیقاتی؟

و در نهایت به DNS (Direct Numerical Simulation) می‌رسیم. در این روش، هیچ مدلسازی وجود ندارد. معادلات ناویر-استوکس به صورت مستقیم و بدون هیچ تقریبی برای تمام مقیاس‌های آشفتگی، از بزرگترین گردابه‌ها تا کوچکترین آن‌ها، حل می‌شوند. DNS دقیق‌ترین روش ممکن است و به عنوان “استاندارد طلایی” برای اعتبارسنجی مدل‌های دیگر (مثل RANS و LES) استفاده می‌شود.

اما مشکل کجاست؟ هزینه محاسباتی آن به طرز نجومی بالاست. DNS در حال حاضر فقط برای هندسه‌های بسیار ساده و اعداد رینولدز پایین (جریان‌های نچندان آشفته) در مراکز تحقیقاتی و دانشگاهی قابل انجام است. برای یک مهندس صنعت، DNS بیشتر یک مفهوم تئوریک است تا یک ابزار عملی روزمره.

چک‌لیست نهایی سیمومک: چگونه بهترین مدل توربولانس را برای پروژه خود انتخاب کنید؟

سردرگم شدید؟ طبیعی است. این چک‌لیست سریع را دنبال کنید تا تصمیم‌گیری برایتان راحت‌تر شود:

• آیا دقت بالا در لایه مرزی و محاسبه نیروها (مثل درگ و لیفت) حیاتی است؟
  • بله: سراغ k-ω SST یا دیگر مدل‌های خانواده k-ω بروید.
• آیا جریان شما کاملاً آشفته و دور از دیوارهاست و فقط به یک دید کلی نیاز دارید؟
  • بله: مدل Standard k-ε یک انتخاب سریع و پایدار است.
• آیا به تحلیل پدیده‌های گذرا، نویز یا ساختارهای گردابه‌ای بزرگ نیاز دارید و بودجه محاسباتی بالایی دارید؟
  • بله: LES گزینه شماست.
• آیا در حال انجام یک پروژه دانشگاهی روی یک هندسه بسیار ساده هستید و می‌خواهید نتایج را با داده‌های دقیق مقایسه کنید؟
  • شاید: DNS (اگر دسترسی به سوپرکامپیوتر دارید!)
• برای اکثر پروژه‌های مهندسی عمومی، از کجا شروع کنم؟
  • پاسخ: با k-ω SST شروع کنید. این مدل در اکثر مواقع بهترین تعادل را ارائه می‌دهد.

نکات کلیدی تنظیمات در نرم‌افزار: اهمیت پارامتر Y+ در دقت نتایج

انتخاب مدل تنها نیمی از ماجراست. اجرای درست آن در نرم‌افزار نیمه دیگر است. یکی از مهم‌ترین پارامترها در این زمینه Y+ (وای پلاس) است. این عدد بدون بعد به شما می‌گوید اولین لایه مش شما چقدر از سطح فاصله دارد. برای مدل‌هایی مثل k-ω SST که به لایه مرزی حساس هستند، باید Y+ کمتر از ۱ باشد تا نتایج دقیق باشند. این یعنی نیاز به مش بسیار ریز در نزدیکی دیوار دارید. نادیده گرفتن این موضوع، تمام زحمات شما در انتخاب مدل را به هدر می‌دهد. این یکی از نکات کلیدی در صحت‌سنجی و اعتبارسنجی نتایج CFD است که نشان می‌دهد آیا شبیه‌سازی شما اساس فیزیکی درستی دارد یا خیر.

جدول خلاصه‌ی تفاوت‌های بنیادین مدل‌ها

۳ اشتباه رایج در انتخاب مدل توربولانسی که نتایج پایان‌نامه شما را زیر سوال می‌برد

1. استفاده کورکورانه از تنظیمات پیش‌فرض: نرم‌افزار فلوئنت به طور پیش‌فرض مدل k-ε را انتخاب می‌کند. استفاده از آن برای هر مسئله‌ای مثل این است که با یک آچار فرانسه بخواهید تمام پیچ‌ها را باز کنید.
2. نادیده گرفتن Y+: داشتن یک مش زیبا ولی با Y+ نامناسب برای مدل انتخابی، نتایج شما را بی‌ارزش می‌کند.
3. انتخاب LES برای مسائل ساده: یک اشتباه رایج برای تحت تاثیر قرار دادن استاد! اگر مسئله شما با RANS حل می‌شود، استفاده از LES فقط زمان و منابع شما را هدر می‌دهد و پیچیدگی بی‌موردی ایجاد می‌کند.

فراتر از کانتورهای رنگی: چگونه نتایج شبیه‌سازی توربولانس را اعتبارسنجی (Validation) کنیم؟

یک شبیه‌سازی زیبا با کانتورهای جذاب، تا زمانی که اعتبارسنجی نشود، فقط یک اثر هنری است، نه یک تحلیل مهندسی. 🧐 همیشه نتایج کلیدی خود (مثل ضریب درگ، افت فشار یا پروفیل سرعت) را با داده‌های تجربی از مقالات معتبر یا نتایج تست‌های آزمایشگاهی مقایسه کنید. این تنها راهی است که می‌توانید به نتایجتان اعتماد کنید و از آن‌ها برای تصمیم‌گیری استفاده نمایید. این فرآیند، تفاوت بین یک کاربر آماتور و یک متخصص CFD را مشخص می‌کند. در دنیای شبیه‌سازی، روش‌های مختلفی مثل CFD, FEA و DEM وجود دارند که هرکدام برای نوع خاصی از مسائل فیزیکی مناسب هستند و درک تفاوت بین روش‌های شبیه‌سازی به انتخاب ابزار درست کمک می‌کند.

تجربه سیمومک در پروژه‌های صنعتی: از بهینه‌سازی تهویه مطبوع تا آیرودینامیک خودرو

در سیمومک، ما روزانه با این چالش‌ها دست و پنجه نرم می‌کنیم. از شبیه‌سازی جریان هوای پیچیده در یک اتاق تمیز (Cleanroom) که نیازمند دقت بالای مدل‌های RANS بود، تا تحلیل واماندگی (Stall) روی پره یک توربین بادی که مجبور شدیم برای درک بهتر فیزیک، به سراغ مدل‌های ترکیبی RANS-LES برویم. این تجربیات به ما آموخته که هیچ راه‌حل یکسانی برای همه وجود ندارد و هر پروژه، نیازمند یک استراتژی منحصر به فرد است. برای تبدیل چالش‌های شبیه‌سازی به نتایج دقیق، روی ما حساب کنید. از انجام پروژه دانشجویی CFD تا سطوح پیشرفته صنعتی در بخش انجام پروژه CFD، همراه شما هستیم.

جمع‌بندی نهایی: کدام مدل برای شماست؟ (جدول مقایسه‌ای جامع)

برای جمع‌بندی تمام موارد گفته شده، این جدول می‌تواند راهنمای نهایی شما باشد:

امیدوارم این راهنما به شما کمک کرده باشد تا با دید بهتری با دنیای پیچیده اما جذاب مدل‌های توربولانس روبرو شوید و انتخاب‌های هوشمندانه‌تری در پروژه‌های خود داشته باشید.

سوالات متداول به همراه پاسخ

1. آیا همیشه باید از پیچیده‌ترین مدل توربولانس موجود استفاده کنم؟
   پاسخ: خیر، اصلاً! این یکی از بزرگترین اشتباهات است. بهترین مدل، مدلی است که تعادل مناسبی بین دقت مورد نیاز و هزینه محاسباتی برای مسئله شما برقرار کند. در بیش از ۸۰٪ کاربردهای صنعتی، مدل‌های RANS (مانند k-ω SST) کاملاً کافی و بهینه هستند.
2. تفاوت اصلی بین مدل‌های Standard k-ε و Realizable k-ε چیست؟
   پاسخ: مدل Realizable k-ε نسخه بهبود یافته مدل استاندارد است. این مدل در پیش‌بینی جریان‌های دارای چرخش (Swirl)، گردابه‌ها و جدایش جریان عملکرد بسیار بهتری دارد و از نظر فیزیکی محدودیت‌های واقعی‌تری را رعایت می‌کند. در اکثر موارد، استفاده از Realizable به جای Standard توصیه می‌شود.
3. اگر Y+ من در شبیه‌سازی مناسب نباشد چه اتفاقی می‌افتد؟
   پاسخ: اگر Y+ شما برای مدل انتخابی مناسب نباشد (مثلاً برای k-ω SST بزرگتر از ۱ باشد)، محاسبات مربوط به لایه مرزی نادرست خواهد بود. این یعنی مقادیر نیروهای سطحی مانند درگ و لیفت و همچنین انتقال حرارت، کاملاً اشتباه خواهند بود و کل شبیه‌سازی شما بی‌اعتبار می‌شود.
4. آیا می‌توانم در یک شبیه‌سازی از چند مدل توربولانس مختلف استفاده کنم؟
   پاسخ: بله، در روش‌های پیشرفته‌ای مانند مدل‌های هیبریدی (مثل DES یا SAS) دقیقاً همین کار انجام می‌شود. این مدل‌ها در نواحی نزدیک به سطح از رویکرد RANS و در نواحی دورتر از رویکرد LES استفاده می‌کنند تا بهترین مزایای هر دو را ترکیب کنند.
5. برای شبیه‌سازی جریان‌های تراکم‌پذیر با سرعت بالا (Supersonic) کدام مدل بهتر است؟
   پاسخ: برای جریان‌های سرعت بالا، مدل‌های خانواده k-ω (به‌خصوص k-ω SST) به دلیل دقت بالاتر در پیش‌بینی اثرات تراکم‌پذیری و لایه‌های مرزی، معمولاً عملکرد بهتری نسبت به مدل‌های k-ε دارند.
6. “Wall Functions” چیست و چه زمانی باید از آن استفاده کنم؟
   پاسخ: Wall Functions یک روش تقریبی برای مدل‌سازی لایه مرزی است که به شما اجازه می‌دهد از مش‌های درشت‌تر در نزدیکی دیوار استفاده کنید (معمولاً با Y+ بین ۳۰ تا ۳۰۰). این روش با مدل‌های k-ε استفاده می‌شود تا هزینه محاسباتی کاهش یابد، اما دقت آن از حل مستقیم لایه مرزی کمتر است.
7. آیا انتخاب مدل توربولانس روی همگرایی حل تاثیر دارد؟
   پاسخ: بله، بسیار زیاد. مدل‌های ساده‌تر مانند k-ε معمولاً پایدارتر هستند و سریع‌تر همگرا می‌شوند. مدل‌های پیچیده‌تر مانند مدل‌های Reynolds Stress Model (RSM) یا LES به تنظیمات دقیق‌تر و مش باکیفیت‌تری برای رسیدن به همگرایی نیاز دارند.

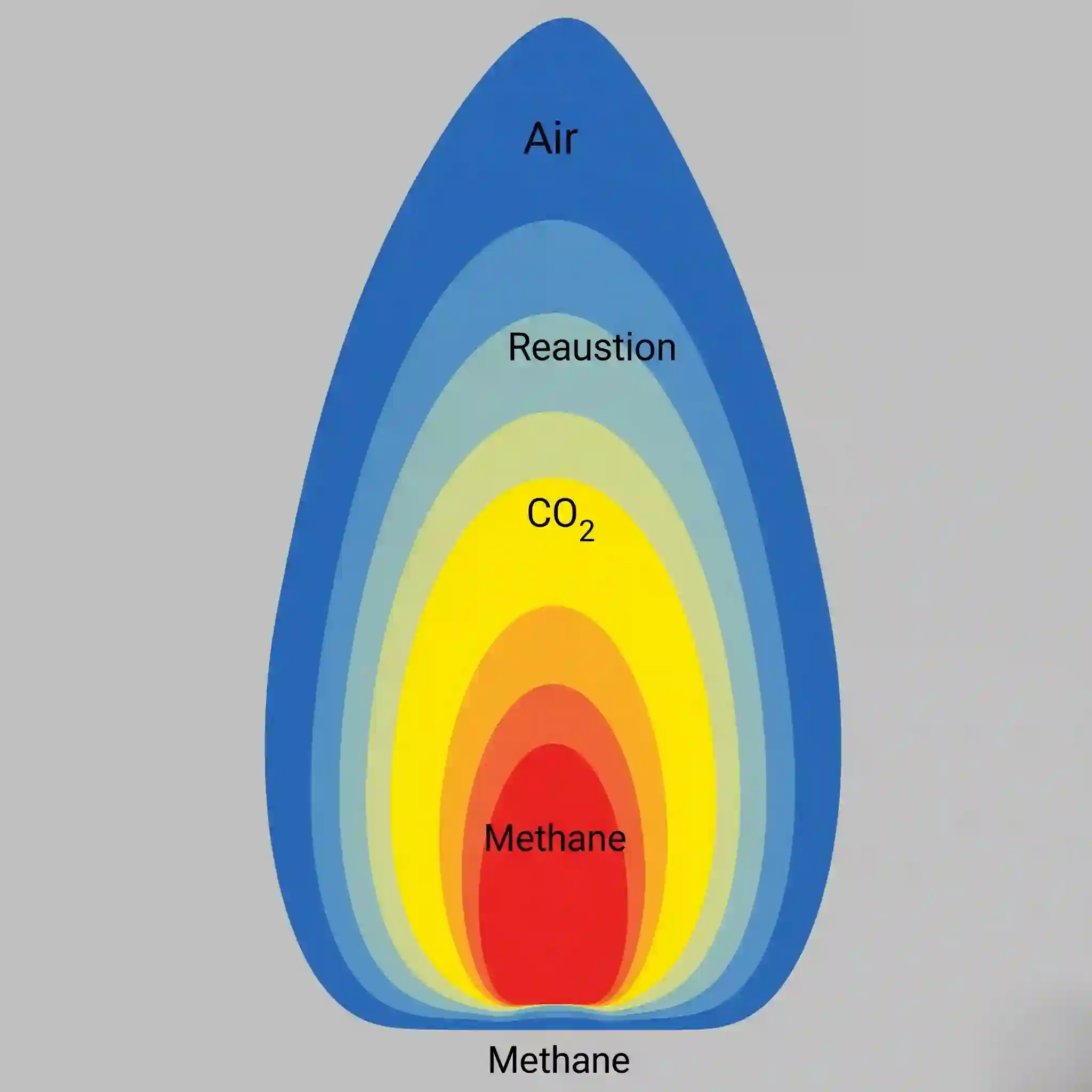

8. برای شبیه‌سازی احتراق چه مدلی پیشنهاد می‌شود؟
   پاسخ: به دلیل ماهیت بسیار گذرا و پیچیده احتراق، مدل‌های LES که می‌توانند ساختارهای گردابه‌ای بزرگ و فعل و انفعال آن‌ها با شعله را ثبت کنند، معمولاً نتایج بسیار دقیق‌تری نسبت به مدل‌های RANS ارائه می‌دهند.
9. آیا می‌توان نتایج یک مدل توربولانس را به عنوان شرایط اولیه برای مدل دیگر استفاده کرد؟
   پاسخ: بله، این یک تکنیک بسیار رایج و هوشمندانه است. شما می‌توانید ابتدا یک حل پایدار و سریع با یک مدل RANS بدست آورید و سپس از نتایج آن به عنوان مقداردهی اولیه برای یک شبیه‌سازی پیچیده‌تر با LES استفاده کنید. این کار زمان رسیدن به حل نهایی در LES را به شدت کاهش می‌دهد.

مهم‌ترین فاکتور در انتخاب بین RANS و LES چیست؟
پاسخ:هدف نهایی شبیه‌سازی. اگر هدف شما بدست آوردن مقادیر میانگین و پایدار (مثل ضریب لیفت میانگین) است، RANS کافیست. اما اگر به تحلیل پدیده‌های ناپایدار، نوسانات فشار یا آکوستیک نیاز دارید، باید به سراغ LES بروید و هزینه محاسباتی بالاتر آن را بپذیرید
