راهنمای جامع شبیه‌سازی انتقال حرارت در انسیس فلوئنت: جابجایی و تشعشع (از تئوری تا پروژه صنعتی با سیمومک)

سلام به همه مهندسین و پژوهشگران عزیز. اگر اینجا هستید، به احتمال زیاد با یکی از چالش‌برانگیزترین و در عین حال جذاب‌ترین مباحث CFD یعنی انتقال حرارت در انسیس فلوئنت دست و پنجه نرم می‌کنید. تیم سیمومک در تمام مراحل انجام پروژه فلوئنت کنار شماست؛ چه برای انجام پروژه دانشجویی فلوئنت و مشاوره تخصصی انجام پایان نامه فلوئنت نیاز به راهنمایی داشته باشید ما راهکار دقیق را به شما ارائه می‌دهیم. فراموش نکنید که این مقاله بخشی از راهنمای جامع ما در زمینه آموزش انسیس فلوئنت از صفر تا صد است که می‌توانید برای یادگیری عمیق‌تر به آن مراجعه کنید.

چرا شبیه‌سازی همزمان انتقال حرارت جابجایی و تشعشع یک چالش کلیدی در CFD است؟

راستش را بخواهید در انتقال حرارت در انسیس فلوئنت، وقتی هر دو مکانیزم انتقال حرارت یعنی جابجایی (Convection) و تشعشع (Radiation) به طور همزمان در یک مسئله حضور دارند، داستان کمی پیچیده می‌شود. جابجایی به حرکت سیال وابسته است، اما تشعشع می‌تواند حتی در خلاء هم حرارت را منتقل کند. چالش اصلی، کوپل شدن (Coupling) این دو پدیده است. یک سطح داغ از طریق تشعشع به یک سطح سردتر حرارت می‌دهد، آن سطح سردتر هوای مجاور خود را گرم می‌کند و این هوا به دلیل شناوری (Buoyancy) شروع به حرکت می‌کند و یک جریان جابجایی طبیعی شکل می‌گیرد. این اندرکنش پیچیده، شبیه‌سازی انتقال حرارت جابجایی و تشعشع در فلوئنت را به یک هنر تبدیل کرده است.

کاربردهای صنعتی انتقال حرارت در انسیس فلوئنت: از خنک‌کاری بردهای الکترونیکی تا بهینه‌سازی کوره‌های صنعتی 🔥

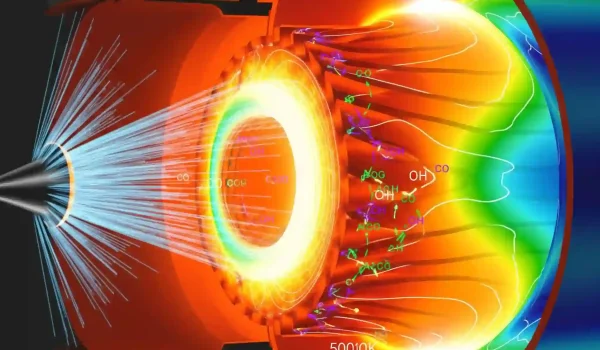

شاید بپرسید این تحلیل پیچیده به چه دردی می‌خورد؟ تقریباً همه جا! از طراحی هیت‌سینک برای یک CPU قدرتمند که همزمان با فن (جابجایی اجباری) از طریق تشعشع به بدنه کیس گرما می‌دهد، تا تحلیل یک کوره صنعتی که در آن شعله با تشعشع دیواره‌های کوره را سرخ می‌کند و گازهای داغ با جابجایی محصول را می‌پزند. حتی در طراحی نمای شیشه‌ای ساختمان‌ها برای بهینه‌سازی مصرف انرژی، این تحلیل‌ها نقشی حیاتی دارند.

انتخاب مدل تشعشع در فلوئنت: نبردی میان دقت و هزینه محاسباتی (DO, S2S, P1)

اینجا همان جایی است که خیلی از پروژه‌ها به بن‌بست می‌خورد. انتخاب مدل اشتباه یعنی یا نتایج بی‌اعتبار و یا هدر رفتن روزها و هفته‌ها زمان محاسباتی. این دوراهی شباهت زیادی به مسئله انتخاب بهترین مدل توربولانسی در فلوئنت دارد؛ همیشه یک بده‌بستان بین دقت و هزینه برقرار است.

برای اینکه انتخاب درستی در انتقال حرارت در انسیس فلوئنت داشته باشید، یک مقایسه سرراست برایتان آماده کرده‌ایم:

جدول چک‌لیست انتخاب مدل تشعشع

نکات کلیدی مش‌بندی (Meshing) برای تحلیل دقیق حرارت در انتقال حرارت در انسیس فلوئنت: آیا برای تشعشع به مش خاصی نیاز داریم؟

بله و خیر! برای بخش جابجایی، قطعاً به یک مش ریز در نزدیکی دیواره‌ها برای ثبت دقیق لایه مرزی و داشتن y+ مناسب نیاز دارید. اما برای تشعشع، داستان کمی فرق می‌کند.
یادم هست در یکی از اولین پروژه‌های صنعتی‌ام، حدود ۷ سال پیش، روی یک محفظه احتراق کار می‌کردیم. ما تمام تمرکز را روی مش لایه مرزی گذاشته بودیم و مش مرکز دامنه را نسبتا درشت زده بودیم تا در زمان صرفه‌جویی کنیم. نتیجه فاجعه بود؛ پروفیل دما در مرکز محفظه کاملاً غیرفیزیکی بود. چرا؟ چون مدل DO برای حل معادله انتقال تشعشع (RTE) به یک مش با کیفیت در کل دامنه سیال نیاز دارد، نه فقط نزدیک دیواره. این تجربه‌ای بود که به ما یاد داد مش‌بندی برای مسائل ترکیبی، یک نگاه جامع می‌طلبد.

گام به گام انتقال حرارت در انسیس فلوئنت: فعال‌سازی مدل انرژی و تشعشع در Ansys Fluent ⚙️

این بخش خوشبختانه ساده است. فقط کافیست مراحل زیر را دنبال کنید:

1. در پنل Setup، روی Models دابل کلیک کنید.
2. گزینه Energy Equation را فعال کنید و OK را بزنید.
3. دوباره روی Models بروید و این بار Radiation را انتخاب کنید.
4. در پنجره باز شده، مدل تشعشع مورد نظر خود (مثلاً DO) را انتخاب کرده و تنظیمات اولیه را انجام دهید.

تعریف خواص مواد برای تشعشع: چگونه Emissivity و Absorption Coefficient را به درستی وارد کنیم؟

خیلی از بچه‌ها اینجا به مشکل می‌خورند. این دو پارامتر را قاطی نکنید:

• Emissivity (ضریب صدور): این خاصیت برای سطوح کدر (Opaque) است. مثلاً دیواره یک کوره یا سطح یک چیپ الکترونیکی. این مقدار را در پنل Materials برای ماده جامد و سپس در پنجره Boundary Conditions برای دیواره مشخص می‌کنید.
• Absorption Coefficient (ضریب جذب): این خاصیت برای محیط سیال نیمه‌شفاف است. مثلاً دود در یک محفظه یا شیشه. این مقدار را باید در پنل Materials برای ماده سیال تعریف کنید تا فلوئنت بداند که سیال شما هم در تبادل تشعشعی شرکت می‌کند.

تنظیم شرایت مرزی (Boundary Conditions) در شبیه‌سازی ترکیبی: تفاوت Wall, Inlet, و Outlet حرارتی

تنظیم درست شرایط مرزی، نیمی از راه موفقیت در یک شبیه‌سازی دقیق است. برای یک دیواره (Wall)، شما علاوه بر شرایط حرارتی (مثل دما یا شار حرارتی ثابت)، باید ضریب صدور (Internal Emissivity) آن را هم مشخص کنید. برای ورودی (Inlet) دمای سیال ورودی و برای خروجی (Outlet) معمولاً دمای جریان برگشتی (Backflow Temperature) اهمیت پیدا می‌کند.
گاهی اوقات نیاز دارید یک شرط مرزی پیچیده تعریف کنید که مثلاً دمای آن با زمان تغییر کند یا وابسته به مکان باشد. در این شرایط خاص، راهی جز کمک گرفتن از کدنویسی نیست و باید به سراغ آموزش UDF نویسی در فلوئنت برای شرایط مرزی پیچیده بروید.

پیاده‌سازی صحیح این مراحل فنی و اطمینان از صحت فیزیکی مسئله، هسته اصلی هر پروژه‌ای است که ما در “سیمومک” تحویل می‌دهیم. این دقت در جزئیات است که یک تحلیل آکادمیک را از یک راهکار قابل اتکای صنعتی متمایز می‌کند و ستون اصلی خدمات انجام پروژه فلوئنت ماست.

تنظیمات پیشرفته تشعشع: تعریف دیواره‌های نیمه‌شفاف (Semi-Transparent) و منابع تشعشعی

اگر با قطعاتی مثل شیشه یا کوارتز سر و کار دارید، باید دیواره خود را از حالت Opaque به Semi-Transparent تغییر دهید. این گزینه در پنل تنظیمات همان دیواره در بخش Boundary Conditions قرار دارد. با این کار به فلوئنت می‌گویید که تشعشع می‌تواند از این دیواره عبور کند.
همچنین اگر منبع تشعشعی مشخصی دارید (مثلاً یک لامپ IR)، می‌توانید از طریق منابع حجمی (Cell Zone Conditions) یا UDF آن را به مدل خود اضافه کنید. این‌ها جزئیات پیشرفته‌ای هستند که در پروژه‌های خاص صنعتی اهمیت پیدا می‌کنند. از پروژه‌های کلاسی و انجام پروژه دانشجویی فلوئنت گرفته تا سطوح پیشرفته مثل انجام پایان نامه فلوئنت و انجام پروژه انسیس فلوئنت با هندسه‌های پیچیده، تیم ما آماده انجام پروژه فلوئنت با تضمین کیفیت و آموزش کامل است.

تنظیمات حلگر (Solver Settings): انتخاب اسکیم‌های مناسب برای پایداری حل در مسائل حرارتی

رسیدیم به قلب تپنده انتقال حرارت در انسیس فلوئنت، یعنی تنظیمات حلگر. اینجا جاییه که با یک تنظیم اشتباه، ساعت‌ها محاسبات شما به راحتی با ارور Divergence به هوا می‌رود. در مسائل حرارتی ترکیبی، معادلات انرژی و تشعشع به شدت با معادلات مومنتم و جریان کوپل هستند.
برای شروع، همیشه اسکیم (Scheme) Coupled را برای جفت شدگی فشار-سرعت (Pressure-Velocity Coupling) انتخاب کنید. این اسکیم قوی‌تره و برای مسائل با شناوری قوی (مثل جابجایی طبیعی) پایداری بهتری داره. برای گسسته‌سازی (Discretization) معادلات، با Second Order Upwind شروع کنید. اگر حل ناپایدار شد، موقتاً به First Order برگردید تا حل کمی جلو برود و بعد دوباره به Second Order سوییچ کنید. این یک تکنیک ساده اما کارآمداست.

تحلیل نتایج (Post-Processing): فراتر از کانتور دما، استخراج شار حرارتی تشعشع و جابجایی

خب، انتقال حرارت در انسیس فلوئنت تمام شد و خطا نداد. تبریک! 🥳 اما کار اصلی تازه شروع شده. اکثر افراد فقط یک کانتور خوشگل از دما می‌گیرند و کار را تمام شده می‌دانند. اما یک تحلیلگر حرفه‌ای، عمیق‌تر می‌شود.
در فلوئنت، به بخش Reports بروید و Fluxes را انتخاب کنید. اینجا می‌توانید شار حرارتی کل (Total Heat Transfer Rate) را برای یک سطح خاص استخراج کنید. جالب‌تر اینکه می‌توانید این شار را به تفکیک جابجایی و تشعشع ببینید. این داده به شما می‌گوید کدام مکانیزم در خنک‌کاری یا گرمایش سیستم شما نقش غالب را دارد و این برای بهینه‌سازی طراحی، اطلاعات طلایی محسوب می‌شود.

رویکرد “سیمومک” در اعتبارسنجی (Validation): مقایسه نتایج با داده‌های آزمایشگاهی و مقالات معتبر

هیچ شبیه‌سازی عددی بدون اعتبارسنجی ارزشی نداره. ما در سیمومک این اصل را خیلی جدی می‌گیریم. قبل از تحویل هر پروژه صنعتی، نتایج را با داده‌های معتبر مقایسه می‌کنیم. این داده‌ها می‌توانند از مقالات علمی معتبر (Benchmark Cases) یا نتایج تست‌های آزمایشگاهی خود کارفرما باشند.
این مقایسه به ما اطمینان می‌دهد که مدل فیزیکی، مش‌بندی و تنظیمات ما به درستی واقعیت را بازتولید می‌کنند. این گام، تفاوت بین یک “حدس عددی” و یک “ابزار مهندسی قابل اعتماد” را رقم می‌زند.

خطاهای رایج و عدم همگرایی (Divergence) در مسائل تشعشع: دلایل و راه‌حل‌های عملی

اگر با خطای “Floating point exception” یا واگرایی شدید در دمای بالا مواجه شدید، نترسید. این مشکل در شبیه‌سازی انتقال حرارت تشعشعی بسیار رایج است. معمولاً دلایل زیر مقصرند:

• مقداردهی اولیه بد (Bad Initialization): هیچ‌وقت از دمای صفر کلوین شروع نکنید! یک دمای اولیه منطقی و نزدیک به واقعیت برای کل دامنه در نظر بگیرید.
• مش بی‌کیفیت: المان‌های با Skewness بالا می‌توانند باعث ناپایداری در حل معادلات تشعشع شوند.
• ضرایب Under-Relaxation تهاجمی: برای شروع، مقادیر پیش‌فرض فلوئنت خوب هستند، اما اگر حل ناپایدار بود، سعی کنید مقدار این ضریب را برای انرژی و تشعشع کمی کاهش دهید.

جدول راهنمای سریع رفع خطاهای رایج (برای بخش “خطاهای رایج”)

تله محاسباتی: چرا مدل تشعشع S2S برای هندسه‌های پیچیده صنعتی می‌تواند مرگبار باشد؟

مدل S2S روی کاغذ برای تشعشع سطحی عالی است. اما یک تله بزرگ دارد: محاسبه View Factors. این فاکتورها مشخص می‌کنند که هر سطح، چه کسری از سطوح دیگر را “می‌بیند”. برای یک هندسه ساده با چند سطح، این محاسبه سریع است. اما برای یک مجموعه پیچیده صنعتی با هزاران سطح کوچک (مثل پره‌های یک توربین یا یک برد الکترونیکی شلوغ)، محاسبه این فاکتورها می‌تواند روزها طول بکشد یا حتی به دلیل کمبود حافظه RAM، کامپیوتر را قفل کند!
پس قبل از انتخاب S2S، به پیچیدگی هندسه خودتان خوب فکر کنید.

چک‌لیست نهایی سیمومک قبل از اجرای یک شبیه‌سازی طولانی: 10 موردی که باید کنترل کنید

قبل از اینکه دکمه Calculate را برای یک ران چند روزه فشار دهید، این چک‌لیست را مرور کنید:

1. کیفیت مش (Skewness < 0.85)
2. y+ در محدوده مناسب برای مدل توربولانسی
3. صحت خواص مواد (چگالی، ویسکوزیته، ضریب صدور)
4. درستی شرایط مرزی (دما، سرعت، فشار)
5. انتخاب مدل تشعشع و توربولانسی مناسب
6. مقداردهی اولیه منطقی
7. تنظیمات صحیح حلگر (اسکیم‌ها و ضرایب)
8. تنظیم معیارهای همگرایی (Residuals) روی 1e-6 برای انرژی
9. فعال کردن Autosave برای ذخیره نتایج در فواصل زمانی مشخص
10. یک نفس عمیق بکشید و امیدوار باشید! 😉

از شبیه‌سازی دانشجویی تا بهینه‌سازی صنعتی: چه زمانی باید پروژه CFD خود را به متخصصان سیمومک بسپارید؟

شبیه‌سازی انتقال حرارت در انسیس فلوئنت آکادمیک معمولاً روی هندسه‌های ساده و مسائل شناخته‌شده تمرکز دارند. اما در صنعت، شما با هندسه‌های پیچیده، پدیده‌های چندگانه (مثل ترکیب انتقال حرارت با جریان‌های چندفازی در فلوئنت یا شبیه‌سازی قطعات متحرک با مش دینامیک) و نیاز به دقت و اعتبار بسیار بالا روبرو هستید.
اگر زمان، تخصص یا قدرت محاسباتی کافی برای رسیدن به یک نتیجه قابل اطمینان را ندارید، یا اگر نتایج شبیه‌سازی شما قرار است مبنای یک تصمیم‌گیری مالی بزرگ باشد، آن وقت است که سپردن پروژه به یک تیم متخصص مثل “سیمومک” نه تنها یک گزینه، بلکه یک سرمایه‌گذاری هوشمندانه است.

امیدوارم این راهنمای جامع شبیه‌سازی انتقال حرارت در انسیس فلوئنت، دید روشنی برای انجام موفق شبیه‌سازی انتقال حرارت جابجایی و تشعشع در فلوئنت به شما داده باشد. موفق و پیروز باشید. برای اطمینان از کیفیت و دقت نتایج، می‌توانید از خدمات انجام پروژه انسیس فلوئنت ما استفاده کنید. همچنین برای پروژه‌های حساس، امکان عقد قرارداد و انجام پروژه فلوئنت در تهران به صورت حضوری و یا انجام پروژه فلوئنت به صورت آنلاین برای سراسر کشور فراهم است.

سوالات متداول به همراه پاسخ

1. سوال: تفاوت اصلی بین مدل تشعشع DO و S2S در فلوئنت چیست؟
   • پاسخ: مدل DO (Discrete Ordinates) یک مدل جامع است که تشعشع را هم بین سطوح و هم در محیط سیال (مثل دود یا گاز داغ) در نظر می‌گیرد و دقیق‌تر اما سنگین‌تر است. مدل S2S (Surface-to-Surface) فقط تشعشع بین سطوح را محاسبه می‌کند و برای محیط‌های شفاف (مثل هوا) مناسب و سریع‌تر است، اما برای هندسه‌های پیچیده بسیار کند می‌شود.
2. سوال: چرا در شبیه‌سازی حرارتی من، دما به مقادیر غیرمنطقی و بسیار بالا می‌رسد؟
   • پاسخ: این مشکل معمولاً به دلیل مقداردهی اولیه نامناسب (مثلاً شروع از دمای صفر کلوین)، مش بی‌کیفیت در مناطق با گرادیان دمای بالا، یا تنظیمات تهاجمی حلگر (ضرایب Under-Relaxation بالا) رخ می‌دهد.
3. سوال: آیا برای تحلیل تشعشع همیشه به مش ریزتری نیاز داریم؟
   • پاسخ: لزوماً نه در همه جا. برای جابجایی، مش ریز نزدیک دیواره (لایه مرزی) حیاتی است. اما برای مدل‌های حجمی تشعشع مانند DO، داشتن یک مش با کیفیت مناسب در کل دامنه سیال اهمیت دارد تا معادله انتقال تشعشع به درستی حل شود.
4. سوال: چگونه می‌توانم بفهمم کدام مکانیزم (جابجایی یا تشعشع) در انتقال حرارت سیستم من غالب است؟
   • پاسخ: پس از اتمام شبیه‌سازی، از بخش Reports > Fluxes در فلوئنت استفاده کنید. با انتخاب سطح مورد نظر، می‌توانید شار حرارتی را به تفکیک “Convection” و “Radiation” استخراج کرده و مقادیر آن‌ها را مقایسه کنید.
5. سوال: منظور از ضریب صدور (Emissivity) و ضریب جذب (Absorption Coefficient) چیست؟
   • پاسخ: Emissivity یک خاصیت سطحی است و نشان می‌دهد یک سطح چقدر خوب تشعشع می‌کند (برای مواد کدر). Absorption Coefficient یک خاصیت حجمی است و نشان می‌دهد یک سیال (مثل دود) چقدر تشعشع را در خود جذب می‌کند (برای محیط‌های نیمه‌شفاف).
6. سوال: آیا می‌توانم از مدل P1 برای یک تحلیل دقیق صنعتی استفاده کنم؟
   • پاسخ: خیر. مدل P1 بسیار ساده شده و دقت کمی دارد. این مدل بیشتر برای یک تحلیل اولیه و سریع برای به دست آوردن یک دید کلی مناسب است، نه برای تصمیم‌گیری‌های دقیق مهندسی.
7. سوال: برای شبیه‌سازی خنک‌کاری یک برد الکترونیکی در یک کیس بسته، کدام مدل تشعشع را پیشنهاد می‌کنید؟
   • پاسخ: اگر هوای داخل کیس شفاف و تمیز است، مدل S2S بهترین گزینه است، زیرا سریع و دقیق عمل می‌کند و تمرکز آن بر تبادل حرارت بین سطوح قطعات است.
8. سوال: خطای “reversed flow” در خروجی حرارتی به چه معناست؟
   • پاسخ: این خطا زمانی رخ می‌دهد که در مرز خروجی، سیال به داخل دامنه بازمی‌گردد. این اتفاق در مسائل با جابجایی طبیعی رایج است. برای رفع آن، یا دامنه محاسباتی را در پایین‌دست بزرگتر کنید یا دمای جریان برگشتی (Backflow Temperature) را به درستی تنظیم نمایید.
9. سوال: آیا تنظیمات مدل تشعشع بر روی حل مدل توربولانسی هم تاثیر می‌گذارد؟
   • پاسخ: بله، به شدت. تغییرات دما ناشی از تشعشع، خواص سیال مانند چگالی و ویسکوزیته را تغییر می‌دهد که این خود مستقیماً بر روی معادلات توربولانسی و پروفیل سرعت تأثیر می‌گذارد. این یک اندرکنش دوطرفه است.
10. سوال: چرا حل من با وجود رعایت همه نکات، همگرا نمی‌شود؟
    • پاسخ: گاهی اوقات فیزیک مسئله ذاتاً گذرا (Transient) است، در حالی که شما سعی در حل آن به صورت پایا (Steady-State) دارید. اگر نوسانات باقی‌مانده‌ها کم نمی‌شوند اما حول یک مقدار ثابت نوسان می‌کنند، ممکن است لازم باشد حل را به صورت گذرا انجام دهید.
