مدل VOF فلوئنت: شبیهسازی جریانهای دوفازی (Multiphase) با مدل VOF در فلوئنت, راهنمای جامع از تئوری تا صنعت
۱. چرا یک خطای کوچک در تعریف فصل مشترک در مدل vof فلوئنت میتواند کل شبیهسازی شما را بیاعتبار کند؟
فرض کنید در مدل vof فلوئنت ساعتها صرف مدلسازی و مشبندی کردهاید، شبیهسازی را اجرا میکنید و در نهایت متوجه میشوید که فصل مشترک آب و هوا در تحلیل شما به جای یک مرز مشخص، شبیه یک توده مه پخششده به نظر میرسد. این یک اشتباه رایج و ناامیدکننده است که میتواند تمام نتایج شما را زیر سوال ببرد. مدل VOF ابزاری قدرتمند برای این نوع تحلیلهاست، اما به شدت به جزئیات حساسه. تیم سیمومک در تمام مراحل انجام پروژه فلوئنت کنار شماست؛ چه برای انجام پروژه دانشجویی فلوئنت و مشاوره تخصصی انجام پایان نامه فلوئنت نیاز به راهنمایی داشته باشید ما راهکار دقیق را به شما ارائه میدهیم.
این مقاله یک راهنمای عادی نیست. ما اینجا هستیم تا شما را از این تلهها عبور دهیم و به شما نشان دهیم که چگونه یک شبیهسازی جریانهای دوفازی با مدل VOF را به درستی انجام دهید. این دانش بخشی از یک تصویر بزرگتر در دنیای CFD است که در راهنمای جامع انسیس فلوئنت به طور کامل به آن پرداختهایم.
۲. مدل VOF فلوئنت چیست و چه زمانی بهترین انتخاب برای شبیهسازی جریان دوفازی است؟
به زبان ساده، مدل Volume of Fluid یا VOF یک روش عددی برای ردیابی فصل مشترک (Interface) بین دو یا چند سیال امتزاجناپذیر است. این مدل یک معادله اضافی برای “کسر حجمی” (Volume Fraction) هر فاز در هر سلول محاسباتی حل میکند. اگر کسر حجمی یک فاز در سلولی برابر با ۱ باشد، سلول پر از آن فاز است. اگر ۰ باشد، خالی از آن فاز است و اگر بین ۰ و ۱ باشد، آن سلول حاوی فصل مشترک دو فاز است.
چه زمانی باید سراغ مدل VOF فلوئنت بروید؟ هر جا که موقعیت دقیق یک سطح آزاد یا مرز بین دو سیال برایتان اهمیت کلیدی دارد. پدیدههایی مثل جریانهای سطح آزاد (Free-surface flows)، تحلیل موج و سد، پدیده تلاطم (Sloshing) در مخازن، فرآیند پر شدن قالب و شبیهسازی حرکت حبابهای بزرگ، همگی کاندیداهای اصلی برای استفاده از مدل VOF هستند.
۳. مقایسه سریع: مدل VOF فلوئنت در برابر مدلهای Mixture و Eulerian در فلوئنت
انتخاب مدل اشتباه، مثل استفاده از آچار فرانسه برای باز کردن یک پیچ ستارهای است؛ شاید کار کند، اما نتیجه فاجعهبار خواهد بود. فلوئنت مدلهای چندفازی دیگری هم دارد که هرکدام کاربرد خاص خود را دارند.
| مدل | بهترین کاربرد | نکته کلیدی |
| VOF | جریانهای لایهای یا جدا از هم (Stratified/Slug Flow)، سطح آزاد | تمرکز بر روی ردیابی دقیق فصل مشترک |
| Mixture | جریانهای حبابی یا قطرهای با پراکندگی کم، فازها با سرعتهای متفاوت حرکت میکنند | یک مدل سادهشده و کمهزینهتر از Eulerian |
| Eulerian | جریانهای پیچیده و کاملاً درهمتنیده (مثل بسترهای سیال) | کاملترین و پرهزینهترین مدل، برای هر فاز معادلات مجزا حل میکند |
البته فراموش نکنید که جدای از انتخاب مدل چندفازی، باید حواستان به آشفتگی جریان هم باشد. تصمیمگیری در این مورد خودش یک دنیای دیگر است که در مقاله انتخاب مدل توربولانسی مناسب در فلوئنت به تفصیل در مورد آن صحبت کردهایم.
۴. راز مشبندی دقیق برای جریان دوفازی و مدل VOF فلوئنت: چگونه از پخششدگی فصل مشترک (Interface Smearing) جلوگیری کنیم؟
اینجا همان جایی است که بسیاری از پروژهها شکست میخورند. اگر مش شما در ناحیهای که انتظار دارید فصل مشترک دو سیال وجود داشته باشد به اندازه کافی ریز نباشد، حلگر نمیتواند مرز را به درستی تشخیص دهد و پدیده “پخششدگی عددی” یا Interface Smearing رخ میدهد. در این حالت، به جای یک خط واضح، یک ناحیه محو و غیرواقعی از ترکیب دو سیال خواهید داشت.
یادم میاد اوایل کارم، حدود ۷ سال پیش، روی یک پروژه تحلیل تلاطم سوخت در مخزن یک خودروی سنگین کار میکردم. شبیهسازی مدام واگرا میشد یا نتایج بیمعنی میداد. ساعتها تنظیمات حلگر رو عوض کردم اما مشکل حل نشد. در نهایت فهمیدم ایراد از جای دیگری است؛ من مش را به صورت یکنواخت در کل دامنه زده بودم. راهحل این بود که با استفاده از ابزارهای مشبندی، یک ناحیه بسیار ریز (Refined) فقط در اطراف سطح آزاد اولیه سوخت ایجاد کنم. با همین تغییر کوچک، شبیهسازی پایدار شد و نتایج با دادههای تجربی همخوانی پیدا کرد. حل این چالشهای ظریف، بخش اصلی کار ما در انجام پروژههای تخصصی فلوئنت است.
۵. نکات کلیدی برای تولید مش باکیفیت در ناحیه مرزی دو فاز (y+ و Refinement)
پس برای اینکه مش شما برای یک شبیهسازی VOF آماده باشد، هواستون به این موارد باشد:
- ریزبندی هدفمند (Targeted Refinement): ناحیهای که پیشبینی میکنید فصل مشترک در آن قرار میگیرد یا حرکت میکند را به صورت محلی ریز کنید. لازم نیست کل دامنه محاسباتی را با مش ریز پر کنید و هزینه محاسباتی را بالا ببرید.
- کیفیت سلولها: سعی کنید در ناحیه فصل مشترک، سلولها تا حد امکان به شکل مکعبی (Aspect Ratio نزدیک به ۱) و با کیفیت بالا (Orthogonal Quality > 0.1) باشند. سلولهای کشیده یا کج، دقت محاسبات کسر حجمی را به شدت کاهش میدهند.
- لایه مرزی (Boundary Layer): اگر اندرکنش جریان با دیوارهها برایتان مهم است (مثلاً در تحلیل نیروی درگ روی یک شناور)، حتماً لایههای مرزی با y+ مناسب ایجاد کنید. این پارامتر برای جریانهای چندفازی هم به همان اندازه اهمیت دارد.
جدول راهنمای عیبیابی سریع در شبیهسازیهایVOF
| مشکل رایج (Common Problem) | علت احتمالی (Likely Cause) | راهحل پیشنهادی (Suggested Solution) |
| واگرایی در همان ابتدا | گام زمانی (Time Step) بسیار بزرگ، مقداردهی اولیه (Initialization) اشتباه | گام زمانی را ۱٠ برابر کوچکتر کنید، از روش Hybrid Initialization استفاده نکنید و دامنه را دستی Patch کنید. |
| پخششدگی شدید فصل مشترک | مش درشت در ناحیه مرزی، استفاده از طرح گسستهسازی مرتبه اول (First Order) | مش را در ناحیه فصل مشترک ریز کنید (Refine)، برای معادله کسر حجمی از طرح Geo-Reconstruct استفاده کنید. |
| ایجاد فشارهای منفی یا خلاء | شرایط مرزی خروجی (Outlet) نامناسب، گرانش تعریف نشده | از شرایط مرزی Pressure Outlet استفاده کنید، مطمئن شوید نیروی گرانش در جهت صحیح فعال است. |
| حل بسیار کند | استفاده از الگوریتم Coupled با گام زمانی کوچک، مش بیش از حد ریز در کل دامنه | به الگوریتم PISO سوییچ کنید، فقط نواحی کلیدی را ریز کنید و از Parallel Processing استفاده نمایید. |
۶. تنظیمات گامبهگام مدل VOF در انسیس فلوئنت (با تصاویر)
خب، حالا که تئوری و مشبندی را مرور کردیم، بیایید وارد نرمافزار شویم. فعالسازی مدل VOF فلوئنت ساده است، اما تنظیمات آن نیازمند دقت است:
- فعالسازی مدل: از مسیر Models > Multiphase > Volume of Fluid (VOF) مدل را فعال کنید.
- تعداد فازها (Number of Phases): تعداد سیالات امتزاجناپذیر خود را مشخص کنید (مثلاً برای آب و هوا، ۲ فاز).
- تنظیمات مدل VOF: در این بخش میتوانید نوع فرمولبندی (Implicit یا Explicit) را انتخاب کنید. برای اکثر شبیهسازیهای گذرا و سطح آزاد، گزینه Explicit به دلیل دقت بالاتر در ردیابی فصل مشترک، انتخاب بهتری است.
- تعریف فازها: به مسیر Models > Multiphase > Phases بروید. برای هر فاز (مثلاً phase-1 و phase-2) نام انتخاب کرده و آن را به ماده مربوطه (مثلاً water-liquid و air) از کتابخانه مواد فلوئنت اختصاص دهید. حتما مشخص کنید کدام فاز اصلی (Primary) و کدام ثانویه (Secondary) است.
۷. انتخاب الگوریتم حل مناسب: PISO یا Coupled؟ کدام برای جریان VOF بهتر عمل میکند؟
این یکی از سوالات فنی پرتکرار است. انتخاب الگوریتم جفتشدگی فشار-سرعت (Pressure-Velocity Coupling) تاثیر مستقیمی بر پایداری و سرعت همگرایی شبیهسازی شما دارد.
- PISO: این الگوریتم به طور خاص برای حلهای گذرا (Transient) طراحی شده و در شبیهسازیهای VOF که گام زمانی کوچک انتخاب میشود، عملکرد بسیار پایدار و دقیقی دارد. برای تحلیل پدیدههایی مثل موج یا پر شدن قالب، PISO معمولاً انتخاب اول است.
- Coupled: این الگوریتم معادلات مومنتم و پیوستگی را به صورت همزمان حل میکند و میتواند در مسائل پایدار (Steady-state) سرعت همگرایی را به شدت افزایش دهد. اما در مسائل VOF با فصل مشترک تیز، ممکن است ناپایداری ایجاد کند. اگر اصرار به استفاده از آن دارید، با گامهای زمانی کوچک شروع کنید.
توصیه تجربی: برای ۹۰٪ مسائل شبیهسازی جریان دوفازی VOF، با الگوریتم PISO شروع کنید. مطمئنتر است.
جدول تنظیمات پیشنهادی حلگر(Solver) برای یک شبیهسازیVOF استاندارد
| پارامتر (Parameter) | تنظیم پیشنهادی | دلیل و نکته |
| نوع حلگر (Solver Type) | Pressure-Based | استاندارد صنعتی و پایدارتر برای اکثر جریانها. |
| فرمولبندی زمانی (Time Formulation) | Transient (گذرا) | ماهیت اکثر مسائل VOF وابسته به زمان است. |
| مدل چندفازی (Multiphase Model) | VOF – Explicit | دقت بالاتر در ردیابی فصل مشترک برای مسائل گذرا. |
| جفتشدگی فشار-سرعت (Coupling) | PISO | پایداری بالا برای گامهای زمانی کوچک در مسائل VOF. |
| گسستهسازی فشار (Pressure) | PRESTO! | عملکرد عالی برای جریانهای با انحنای شدید و چرخش. |
| گسستهسازی مومنتم (Momentum) | Second Order Upwind | تعادل خوب بین دقت و پایداری. |
| گسستهسازی کسر حجمی (Volume Fraction) | Geo-Reconstruct | برای داشتن یک فصل مشترک کاملاً تیز و مشخص (Sharp Interface). |
۸. تعریف فازها و کشش سطحی (Surface Tension): تنظیماتی که نباید نادیده بگیرید! 💧
وقتی با جریانهایی در مقیاس کوچک سروکار دارید (مثل حرکت قطرات، جریانهای مویرگی یا تشکیل حباب)، نیروی کشش سطحی (Surface Tension) به نیروی غالب تبدیل میشود. نادیده گرفتن آن یعنی نادیده گرفتن فیزیک اصلی مسئله.
در فلوئنت، پس از تعریف فازها، میتوانید در تب Phase Interaction مقدار ضریب کشش سطحی بین دو فاز را وارد کنید. این عدد باید از منابع معتبر یا دادههای آزمایشگاهی استخراج شود. اگر اندرکنشهای پیچیدهتری مثل تغییر کشش سطحی با دما دارید، شاید نیاز به نوشتن UDF های سفارشی در فلوئنت داشته باشید تا این رفتار را به درستی مدل کنید. اینجاست که مرز بین یک کاربر عادی و یک متخصص مشخص میشود.
۹. تحلیل و استخراج نتایج: از کانتور کسر حجمی (Volume Fraction) تا انیمیشن سطح آزاد
بالاخره شبیهسازی تمام شد! اما کار اصلی تازه شروع شده: استخراج نتایج معنادار. فقط نمایش یک کانتور رنگی کافی نیست. شما باید داستان پشت این دادهها را روایت کنید.
- کانتور کسر حجمی (Volume Fraction Contour): این اولین و مهمترین خروجی شماست. با نمایش کانتور فاز ثانویه (مثلاً آب) با مقادیر بین ۰ تا ۱، میتوانید موقعیت دقیق فصل مشترک را ببینید. برای یک مرز واضح، به دنبال یک خط کانتور با مقدار ۰.۵ بگردید.
- انیمیشنسازی (Animation): در شبیهسازیهای گذرا، یک تصویر ثابت کافی نیست. حتماً یک انیمیشن از تغییرات کسر حجمی در طول زمان ایجاد کنید. این کار درک دینامیک پدیده (مثل نحوه برخورد موج به دیواره یا الگوی پر شدن یک حفره) را بسیار آسانتر میکند.
- بردارهای سرعت (Velocity Vectors): نمایش بردارهای سرعت که با رنگ کسر حجمی رنگآمیزی شدهاند، به شما نشان میدهد که هر فاز چگونه حرکت میکند و آیا گردابههایی در فصل مشترک ایجاد شده است یا خیر. این تحلیل مخصوصا در بررسی پدیدههایی مثل انتقال حرارت در جریان دوفازی مهمه، که در مقاله شبیهسازی انتقال حرارت در فلوئنت به آن پرداختهایم.
۱۰. اعتبارسنجی (Validation) نتایج VOF: مقایسه با دادههای تجربی، یک گام حیاتی
چطور میفهمید نتایج شما درست است؟ یک شبیهسازی زیبا بدون اعتبارسنجی، فقط یک تصویر زیباست. اعتبارسنجی یعنی مقایسه نتایج شبیهسازی با دادههای دنیای واقعی (دادههای آزمایشگاهی یا مقالات علمی معتبر).
مثلاً برای شبیهسازی پدیده شکست سد (Dam Break)، میتوانید نتایج خودتان (مانند ارتفاع آب در نقاط مختلف در زمانهای مشخص) را با نتایج کلاسیک این مسئله که در مقالات متعدد منتشر شده مقایسه کنید. اگر نتایج شما در بازه خطای قابل قبولی (مثلاً کمتر از ۵٪) با دادههای تجربی همخوانی داشت، آن وقت میتوانید با اطمینان بگویید مدل شما معتبر است. این رویکرد علمی، ستون فقرات تمام پروژههایی است که در سیمومک انجام میدهیم. از پروژههای کلاسی و انجام پروژه دانشجویی فلوئنت گرفته تا سطوح پیشرفته مثل انجام پایان نامه فلوئنت و انجام پروژه انسیس فلوئنت با هندسههای پیچیده، تیم ما آماده انجام پروژه فلوئنت با تضمین کیفیت و آموزش کامل است.
۱۱. تلههای رایج در شبیهسازی VOF و راه حل آنها: از واگرایی تا خطای Courant Number
هر مهندس CFD میداند که مسیر شبیهسازی پر از خطاست. در شبیهسازی جریان مدل VOF فلوئنت این خطاها کمی خاصتر هستند:
- خطای Courant Number: این خطا در حلهای Explicit بسیار رایج است. عدد کورانت (Courant Number) نشاندهنده مسافتی است که سیال در یک گام زمانی (Time Step) طی میکند. اگر این عدد خیلی بزرگ باشد (معمولاً بالای ۱)، حل واگرا میشود.
- راه حل: گام زمانی (Time Step) را کوچکتر کنید. این کار هزینه محاسباتی را بالا میبرد، اما برای پایداری حل ضروری است.
- واگرایی (Divergence) ناگهانی: گاهی حل برای مدتی پایدار است و ناگهان واگرا میشود.
- راه حل: معمولاً این مشکل به خاطر کیفیت پایین مش در ناحیهای است که جریان به آنجا رسیده است. مش خود را در تمام نواحی که احتمال حضور فصل مشترک وجود دارد، به دقت بررسی کنید. شاید لازم باشد از تکنیکهای پیشرفتهتری مثل مش دینامیک برای شبیهسازی حرکت مرزها استفاده کنید تا مش همراه با جریان تغییر کند.
- نتایج غیر فیزیکی: مثلاً ایجاد خلاء یا فشارهای منفی شدید.
- راه حل: شرایط مرزی و تنظیمات اولیه (Initialization) را دوباره چک کنید. گاهی یک تعریف اشتباه در مرز خروجی میتواند کل حل را خراب کند.
۱۲. چکلیست نهایی سیمومک: ۱٠ نکته که باید قبل از اجرای شبیهسازی طولانی VOF بررسی کنید
قبل از اینکه دکمه “Calculate” را برای یک شبیهسازی چند روزه فشار دهید، این لیست را مرور کنید. این چکلیست حاصل اشتباهات و تجربیاتی است که ما در پروژههای مختلف کسب کردهایم:
- آیا مش در ناحیه فصل مشترک به اندازه کافی ریز است؟
- کیفیت مش (Skewness و Orthogonal Quality) را چک کردهاید؟
- مدل VOF روی حالت Explicit تنظیم شده؟ (برای مسائل گذرا)
- فازهای اصلی و ثانویه به درستی تعریف شدهاند؟
- نیروی گرانش (Gravity) را فعال و در جهت درست تنظیم کردهاید؟
- شرایط مرزی (Inlet/Outlet) با فیزیک مسئله همخوانی دارد؟
- گام زمانی اولیه (Time Step) به اندازه کافی کوچک است؟ (برای شروع از یک عدد کورانت حدود ۰.۲۵ استفاده کنید)
- تنظیمات اولیه (Initialization) دامنه به درستی انجام شده؟ (Patch کردن فازها)
- فرکانس ذخیره فایلهای نتایج (Autosave) را تنظیم کردهاید؟ (تا در صورت قطعی برق، همه چیز را از دست ندهید!)
- معیارهای همگرایی (Residuals) را روی یک مقدار منطقی (مثلاً 1e-4) تنظیم کردهاید؟
۱۳. کاربردهای صنعتی مدل VOF: تجربه سیمومک در پروژههای واقعی
مدل VOF فقط برای مسائل آکادمیک نیست؛ این مدل ابزاری قدرتمند برای حل مشکلات واقعی صنعت است. در سیمومک، ما از این مدل برای پروژههای متنوعی استفاده کردهایم:
- صنایع نفت و گاز: شبیهسازی جداکنندههای نفت و گاز (Separators) برای بهینهسازی طراحی و افزایش راندمان جداسازی.
- صنایع دریایی: تحلیل نیروی امواج بر بدنهی کشتیها و سکوهای نفتی (Slamming) برای ارزیابی استحکام سازه.
- صنایع خودروسازی: شبیهسازی پدیده تلاطم سوخت (Fuel Sloshing) در باک خودرو برای کاهش نویز و اطمینان از عملکرد صحیح سنسور سطح سوخت.

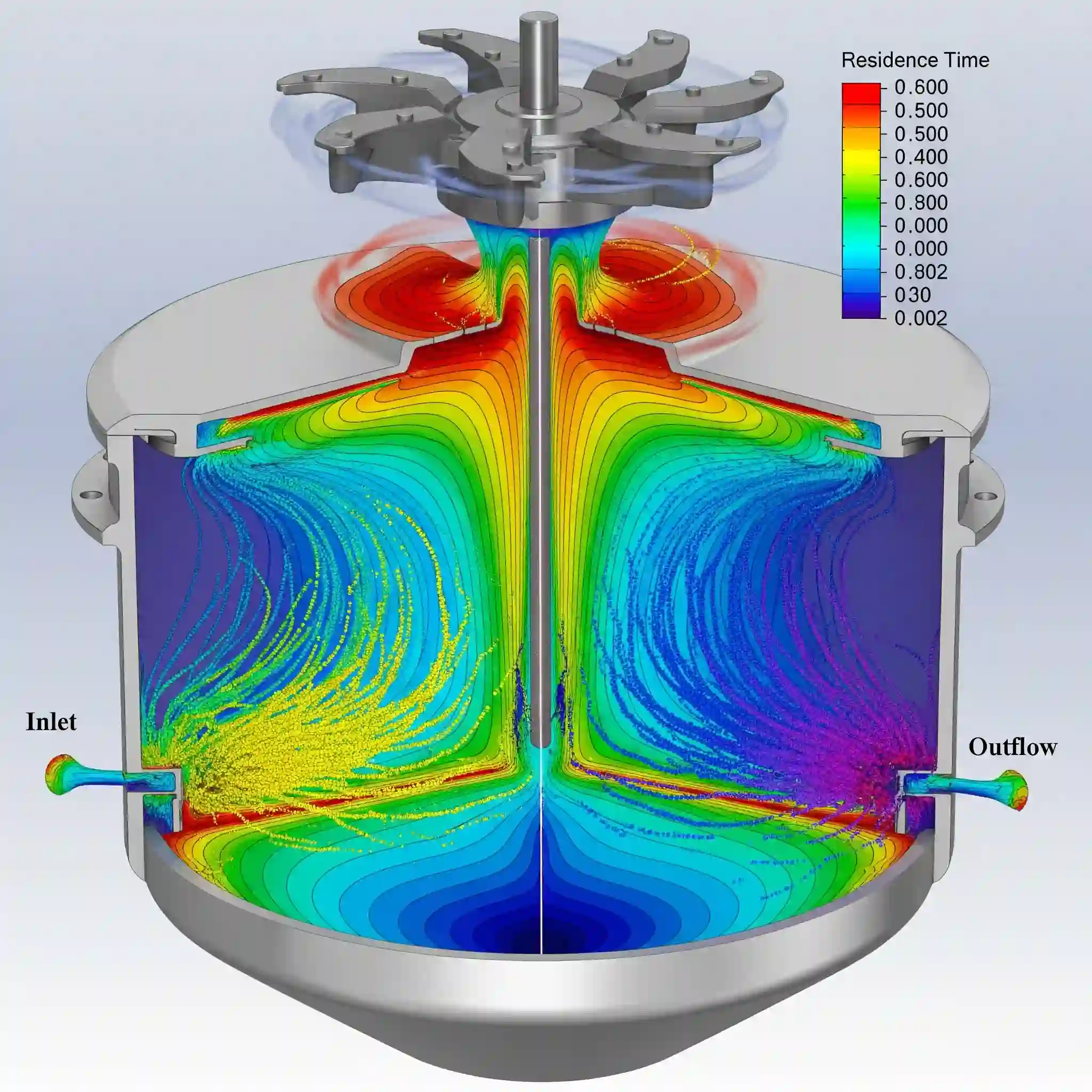

- صنایع فرآیندی: بهینهسازی طراحی مخازن همزندار که در آنها دو مایع امتزاجناپذیر با هم مخلوط میشوند.
۱۴. چگونه شبیهسازی VOF به کاهش هزینههای تست در صنایع دریایی و نفت و گاز کمک میکند؟
ساخت یک پروتوتایپ از یک سکوی نفتی یا یک مخزن جداکننده و تست آن در شرایط واقعی، میلیونها دلار هزینه دارد. شبیهسازی کامپیوتری به شرکتها اجازه میدهد دهها سناریو و طرح مختلف را با کسری از این هزینه ارزیابی کنند. با یک شبیهسازی جریانهای دوفازی با مدل VOF که به درستی اعتبارسنجی شده باشد، میتوانیم عملکرد طرحهای مختلف را پیشبینی کرده، نقاط ضعف را شناسایی و طراحی را قبل از ساخت نمونه اولیه بهینه کنیم. این یعنی کاهش ریسک، صرفهجویی در زمان و یک مزیت رقابتی بزرگ. 🚀
۱۵. جمعبندی مدل VOF فلوئنت: چه زمانی شبیهسازی VOF برای شما مناسب است؟
به طور خلاصه برای مدل VOF فلوئنت، اگر مسئله شما شامل ردیابی یک مرز واضح و مشخص بین دو یا چند سیال امتزاجناپذیر است، مدل VOF احتمالاً بهترین ابزار شماست. این مدل قدرتمند است اما نیازمند دقت در مشبندی، انتخاب گام زمانی مناسب و درک عمیق از فیزیک مسئله است.
امیدواریم این راهنمای جامع به شما کمک کرده باشد تا با دید بازتری به سراغ پروژههای خود بروید و از تلههای رایج این نوع تحلیلها دوری کنید. تسلط بر شبیهسازی جریانهای دوفازی (Multiphase) با مدل VOF در فلوئنت یک مهارت کلیدی در دنیای دینامیک سیالات محاسباتی است که درهای زیادی را به روی شما باز میکند. برای اطمینان از کیفیت و دقت نتایج، میتوانید از خدمات انجام پروژه انسیس فلوئنت ما استفاده کنید. همچنین برای پروژههای حساس، امکان عقد قرارداد و انجام پروژه فلوئنت در تهران به صورت حضوری و یا انجام پروژه فلوئنت به صورت آنلاین برای سراسر کشور فراهم است.
سوالات متداول
۱. تفاوت اصلی مدل VOF با Mixture چیست؟
مدل VOF برای سیالات امتزاجناپذیر با فصل مشترک کاملاً مشخص (مثل آب و هوا) ایدهآل است. اما مدل Mixture برای فازهای درهمتنیده (مثل جریان خون یا دوغاب) که فازها میتوانند با سرعتهای مختلف حرکت کنند، مناسبتر است و از نظر محاسباتی سبکتر است.
۲. چرا شبیهسازی VOF من واگرا (Diverge) میشود؟
شایعترین دلایل عبارتند از: گام زمانی (Time Step) بیش از حد بزرگ که منجر به خطای Courant Number میشود، کیفیت پایین مش در ناحیه فصل مشترک، و تنظیمات نادرست شرایط مرزی.
۳. بهترین الگوریتم حل برای VOF کدام است: PISO یا Coupled؟
برای اکثر مسائل گذرای VOF (مثل تحلیل موج یا پر شدن قالب)، الگوریتم PISO به دلیل پایداری بالاتر، انتخاب بهتری است. الگوریتم Coupled برای مسائل پایدار سریعتر است اما ممکن است در مسائل VOF ناپایداری ایجاد کند.
۴. عدد کورانت (Courant Number) چیست و باید چقدر باشد؟
عدد کورانت نشان میدهد که سیال در یک گام زمانی، چه کسری از یک سلول محاسباتی را طی میکند. برای پایداری حل Explicit در VOF، این عدد باید کمتر از ۱ باشد. به عنوان یک نقطه شروع امن، سعی کنید آن را حدود ۰.۲۵ یا کمتر نگه دارید.
۵. چگونه میتوانم از پخششدگی فصل مشترک (Interface Smearing) جلوگیری کنم؟
با ریز کردن مش (Refinement) در ناحیهای که انتظار دارید فصل مشترک در آنجا باشد و استفاده از طرحهای گسستهسازی مرتبه بالاتر (High-Order Schemes) برای معادله کسر حجمی، میتوانید این پدیده را به حداقل برسانید.
۶. آیا میتوان از مدل VOF برای شبیهسازی جوشش یا چگالش استفاده کرد؟
بله، اما نیاز به فعالسازی مدل تغییر فاز (Phase Change Model) در کنار VOF دارید. فلوئنت مکانیزمهایی برای مدلسازی تبخیر-چگالش (Evaporation-Condensation) دارد که باید به درستی تنظیم شوند.
۷. آیا برای شبیهسازی VOF حتماً باید از حل گذرا (Transient) استفاده کرد؟
در ۹۹٪ موارد، بله. چون پدیدههایی که با VOF مدل میشوند (مثل حرکت سطح آزاد) ذاتاً وابسته به زمان هستند. حل پایدار (Steady-state) فقط برای موارد بسیار خاصی که به دنبال شکل نهایی و پایدار فصل مشترک هستید، کاربرد دارد.
۸. منظور از Patch کردن در تنظیمات اولیه VOF چیست؟
Patch کردن یعنی شما به صورت دستی به نرمافزار میگویید که در ابتدای شبیهسازی (t=0)، کدام ناحیه از دامنه محاسباتی با کدام فاز پر شده است. مثلاً در شبیهسازی سد، ناحیه پشت سد را با کسر حجمی ۱ برای آب و بقیه دامنه را با کسر حجمی ۰ برای آب، Patch میکنید.
۹. چگونه نتایج شبیهسازی VOF را اعتبارسنجی (Validate) کنم؟
بهترین راه، مقایسه نتایج کلیدی (مثل ارتفاع موج، زمان پر شدن، یا نیروی وارد بر یک سطح) با دادههای آزمایشگاهی موجود در مقالات علمی معتبر (Journal Papers) یا گزارشهای فنی است.
۱۰. آیا مدل VOF برای شبیهسازی پاشش سوخت (Fuel Spray) مناسب است؟
خیر. برای پاشش که شامل شکست قطرات و تبخیر میشود، مدلهای مبتنی بر لاگرانژین مانند (Discrete Phase Model (DPM بهترین انتخاب هستند. VOF برای ردیابی تودههای بزرگ سیال مناسب است، نه میلیونها قطره کوچک.
